موتور ساید بی اف تی ایتالیا اولیسه- Sectional ULISSE Over Head
- 220 ولت و 380 ولت سه فاز
- تعداد تردد 200 تا 300 مرتبه در 24 ساعت
- ارتفاع درب در 3 مدل 3متر – 4متر – 7 متر
- وات مصرفی موتور 770 وات
- جابجایی درب تا ابعاد 10 متر مربع – 19متر مربع – 35 متر مربع
- ترانس با خروجی متغیر
- پشتیبانی باتری جهت مواقع قطع برق ندارد .
- دارای رسیور خارجی
- پشتیبانی از میکروسوئیچ دارد .
- سیستم آنتی کرش دارد .
- قابلیت دو سرعته دارد .
- باکس برد ضد آب
- سیستم تنظیم Automatic
- آمپر متریک
- دارای فیوز محافظ مجزا جهت اقلام مصرفی
- قابلیت اتصال به سیستم کنترل تردد
- دارای عیب یاب اتوماتیک
- ساخت ایتالیا
- گارانتی 24 ماهه
بررسی فنی و تخصصی موتور ساید بی اف تی مدل Ulisse
موتور سایدBFT مدل ULISSE از سری تجهیزات الکترومکانیک میباشد که جهت اتوماتیک کردن درب های SECTIONAL و یا درب های کرکره ای در ابعاد متوسط به بالا میباشد .
خصوصیات فنی موتور ساید Ulisse بی اف تی ایتالیا
- برد کنترل دیجیتال
- سرعت متغیر در طول حرکت
- قابلیت اتصال مستقیم به شفت تعادل
- با تنوع بالا در تجهیزات خلاص کننده سیستم
- امکان اتصال به تجهیزات هشدار دهنده سرقت و حریق در مجموعه

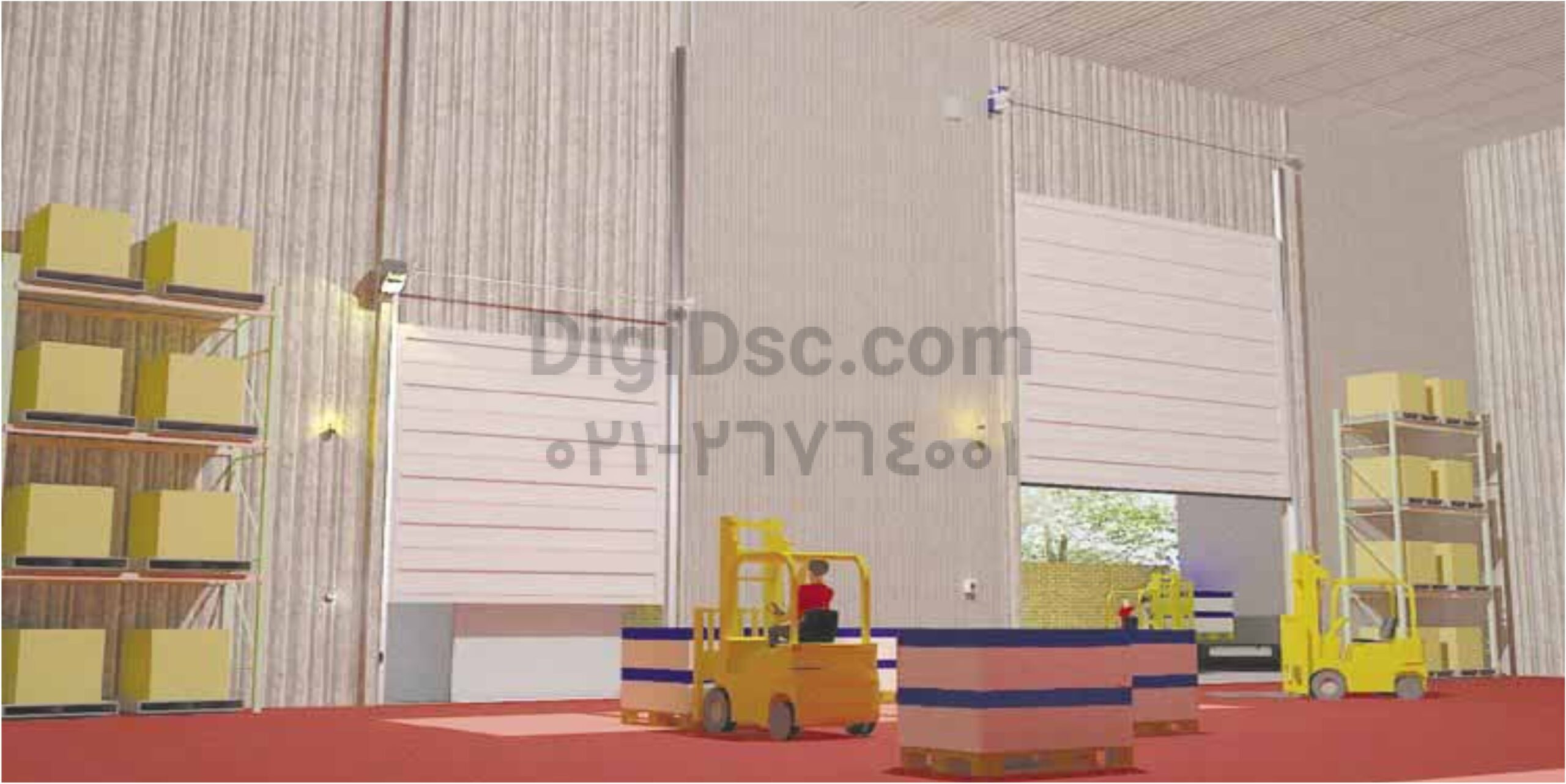

این سیستم موتور ساید Ulisse که به منظور اتوماتیک کردن درب سکشنال صنعتی و یا کرکره های صنعتی با ابعاد متوسط به بالا کاربرد دارد محصول جدید در خانواده موتورهای جانبی کمپانی میباشد که با حفظ قدرت شکل زیبا و قابلیت های متنوع تنظیمات و عملکرد از طریق کنترل برد محبوبیت ویژه را پیدا کرده است .
از سری تجهیزات الکترومکانیک میباشد که جهت اتوماتیک کردن انواع درب های صنعتی از جمله رول شونده ، گیوتینی ، بخشی ( Sectional ) و … بکار میرود .
خصوصیات :
- کاربرد عمومی .
- سرعت ثابت در طول حرکت .
- قابلیت اتصال مستقیم به شفت تعادل .
- با تنوع بالا در تجهیزات خلاص کننده سیستم .
- امکان اتصال به تجهیزات هشدار دهنده صرقت و حریق در مجموعه .
این سیستم که به منظور اتوماتیک کردن درب های صنعتی بکار میرود با اتصال به شفت تعادل و حرکت آن سازه درب را تحت تاثیر قرار میدهد . مزیت این سیستم عدم محدودیت در طریقع نصب میباشد که حتی با فاصله با شفت بالانس میتواند نصب گردد و از طریق زنجیر نیرو را انتقال دهد .
این نوع انتقال نیرو میتواند باعت حرکت سازه درب در زوایای مختلفی از 90 تا 180درجه باشد که بهترین پیشنهاد برای محیط های صنعتی با زوایای مختلف در دیواره و سقف میباشد و در نهایت این امر هیچ گونه محدودیت از سمت درب محیط را تحدید نمیکند .
این نوع تجهیزات اتوماسیون که برای درب های متفاوتی پیشنهاد میگردد حتماً میبایستی مراحل کارشناسی خاصی را طی نماید تا با بررسی محدودیت های سیستم و محدودیت های محیطی از بین تنوع بالا انتخاب صحیص صورت گیرد .
با توجه به تولیدات کمپانی که این نوع از تجهیزات موتوری را در دو گروه با تفاوت در ولتاژ مصرفی و قدرت اجرایی عرضه کرده که متناسب با شرایط فیزیکی و نیازهای هر پروژه میتوان طرح اجرایی را ارائه کرد . سرعت عملكرد درب با این نوع تجهیزات اتوماسیون بر اساس نوع اتصال و نوع درب تحت اتوماسیون متغیر میباشد . این سری محصول که با ولتاژ 230 و400ولت معرفی می گردد با وات مصرفي 500 الی 770 در رده محصولات اتوماسیون پر مصرف دسته بندی میشوند ، سیستم موتوری در این سری موتور ها بطور متوسط نیروی ثابتی 65 N.m برای کنترل شفت تعادل اعمال میکند. ضریب استاندارد حرارتی این تجهیزات 55+ تا 10- درجه سانتیگراد میباشد .
این نوع موتور که با قرار گیری در کنار شفت مرکزی ( شفت تعادل ) نیروی لازم برای به حرکت در آوردن درب را اعمال میکند مزیت این سیستم عدم محدودیت در مکان و یا زاویه نصب با شفت است زیرا این سیستم را میتوان با فاصله نسبت به شفت تعادل نصب کرد و نیرو را از طریق زنجیر انتقال داد . این نوع انتقال نیرو میتواند باعت حرکت سازه درب در زوایای مختلفی از 90 تا 180درجه باشد که بهترین پیشنهاد برای محیط های صنعتی با زوایای مختلف در دیواره و سقف میباشد و در نهایت این امر هیچ گونه محدودیت از سمت درب محیط را تحدید نمیکند .
این نوع تجهیزات اتوماسیون که برای درب های متفاوتی پیشنهاد میگردد حتماً میبایستی مراحل کارشناسی خاصی را طی نماید تا با بررسی محدودیت های سیستم و محدودیت های محیطی از بین تنوع بالا انتخاب صحیص صورت گیرد .
با توجه به تولیدات کمپانی که این نوع از تجهیزات موتوری را در یک مدل ولتاژ و قدرت متوسط اجرایی عرضه گردیده و قابلیت هماهنگی با هر گونه شرایط محیطی را دارا است و بر اساس آن میتوان طرح اجرایی را ارائه کرد . سرعت عملكرد درب با این نوع تجهیزات اتوماسیون بر اساس نوع اتصال و نوع درب تحت اتوماسیون متغیر میباشد . این سری محصول که با ولتاژ 230 ولت معرفی می گردد با وات مصرفي 70 در رده محصولات اتوماسیون کم مصرف دسته بندی میشوند ، سیستم موتوری در این سری موتور ها بطور متوسط نیروی ثابتی 55 N.m برای کنترل شفت تعادل اعمال میکند. ضریب استاندارد حرارتی این تجهیزات 55+ تا 20- درجه سانتیگراد میباشد .
درب زیر سقفی OVER HEAD DOOR یک محصول منطبق بر طرح های اروپایی برای ایجاد یک درب بالارونده استاندارد درب زیر سقفی یک سازه یک پارچه است که با چرخش 90 درجه و هرکت به سمت بالا، در امتداد سقف قرار می گیرد و مسیر را برای تردد مقدور می سازد.
درب زیر سقفی OVER HEAD DOOR
درب زیر سقفی OVER HEAD DOOR به علت استفاده از فنر یا وزنه تعادل که وزن اصلی پانلها و یا سازه یکپارچه درب را خنثی می کند، حرکت نرم و راحتی را برای بهره برداری از این درب پارکینگی مقدور می سازد. فنر یا وزنه بالانس ضمن کاهش فشار وارده بر درب پارکینگی، به سهولت ایجاد درب اتوماتیک زیرسقفی کمک می کند.
بدین ترتیب در مکان هایی که نیاز به درب اتوماتیک با تردد بالا، انتظار می رود درب زیرسقفی اتوماتیک با استهلاک کم و عدم نیاز به سرویسهای دوره ای یکی از بهترین گزینه خواهد بود. درب زیرسقفی محدودیت های درب سکشنال را نداشته و می توان برای ساخت این نوع درب اتوماتیک از هر نوع سازه پایداری با هر طرحی بهره جست.
سیستم موتوری درب زیر سقفی در تنوع محصولی کمپانی BFT ایتالیا مدل های PHEBE و BERMA و Ulisse می باشد که با تنوع در قدرت و شیوه اعمال نیرو شرایط اتوماسیون را برای ان درب ها فراهم می کنند.
در این صفحه مدل ulisse تشریح میگردد .
این موتور ها که با ولتاژ 400 و 230 ولت کار می کنند کاملا بی صدا بوده راندمان بالایی در عملکرد دارند.
ویژگی های درب زیر سقفی OVER HEAD DOOR
درب زیر سقفی OVER HEAD DOOR یا درب گاراژی یک سازه یکپارچه می باشد که با حرکت در امتداد قائم و چرخش 90 درجه در امتداد سقف قرار می گیرد. این نوع درب با توج به خصوصیت سفارشی بودن بهترین گزینه برای ایجاد درب هایی است که می بایستی از طرح ها و الگوهای معماری خاص استفاده شود می باشد.
درب زیر سقفی OVER HEAD DOOR در تنوع گوناگونی از سازه تولید می شود که برای ابعاد و کاربری های گوناگون پیشنهاد می شود. تجهیزات جانبی و یراق آلات درب زیر سقفی با توجه به نوع کاربری تولید می شود و این امر موجب شده ساخت این درب را برای عموم دشوار کند ولیکن تیم فنی دایان درب دیبا با توجه به دانش فنی و تجربه اجرایی توانایی ساخت این نوع درب گاراژی را دارا می باشد.
سازه این درب معمولا از پروفیل صنعتی تولید می شود تا از کمترین تنش و خمش برخوردار گردد. وزنه های بالانس یا فنر تعادل کار ایجاد تعادل را برای درب فرام می سازد بگونه ای که هر کاربری با کمترین نیرو بتواند درب را باز و یا بسته نماید. سیستم تعلیق اشاره شده امکان ایجاد درب اتوماتیک زیر سقفی را مقدور می سازد.
سطح درب متناسب با نیاز پروژه می تواند از پنل های سبک ( پنل ساندویجی ) یا طرح حای فلزی باشد، این امر قبل از طراحی اولیه مشخص می شود و جنس کلاف و نوع یراق پس از محاسبه وزن خالص درب گاژی پیشنهاد می گردد.
این درب راهکار اتوماسیون برای هر محیطی می باشد که محدودیت عرضی و یا عمقی دارد مباشد. با حرکت درب بطور یک پارچه در زیر سقف از فضای مرده بهترین بهره برداری بعمل خواهد آمد.
نوع کاربری درب زیر سقفی OVER HEAD DOOR
- درب زیر سقفی یک درب گارژی کاملاً مهندسی شده است.
- درب زیر سقفی بهترین درب اتوماتیک برای پارکینگ های محدود.
- اگر به دنبال یک طرح اروپایی هستید درب زیر سقفی یک راهکار بهینه بشمار می رود.
- درب زیر سقفی نسبت به درب سکشنال از تنوع بیشتری در طرح و رنگ برخوردار است.
- ابعاد استاندارد برای درب زیر سقفی درنوع مسکونی حد اکثر 16 متر مربع پیشنهاد می شود.
- ابعاد استاندارد درب زیر سقفی در نوع صنعتی 30 متر مربع در دو طرح ساده و فولد آپ می باشد.
- این سیستم با یک ریموت کنترل و یا به کمک کارتخوان و یا تجهیزات کنترل تردد می تواند تجهیز شده و عملکرد مناسبی را ایجاد کند.
داده های فنی و تکنیکال درب زیر سقفی OVER HEAD DOOR
با توجه به حضور کمتر از یک دهه از صنعت درب زیرسقفی و استفاده عموم از این مدل درب اتوماتیک چنانچه قصد خرید جک اتوماتیک زیر سقفی را دارید و اگر کیفیت و دوام آن برای شما اهمیت دارد بهتر است جک گاراژی BFT مدل PHEBE و ARGO از خانواده الکترو مکانیک و BERMA از خانواده الکتروهیدرولیک محصولات درب زیرسقفی (OVER HEAD DOOR ) می باشند.
بی اف تی یکی از پر سابقه ترین کمپانی های تولید جک زیر سقفی و درب زیر سقفی در اروپا است، طراحی ایتالیایی و بدنه آیرودینامیک برای محیط های داخلی، نمایانگر یک سیستم زیبا و بدون نقص می باشد که علاوه بر راندمان بالا به حفظ زیبایی شناختی در معماری سازه درب زیر سقفی کمک می کند.
مدار فرمان جک زیر سقفی BFT، کاربردی ترین کنترل برد برای این سیستم می باشد که باحذف پیچیدگی های زیاد نصب و عملکرد ساده ای را فراهم ساخته است.
سیستم هوشمند برخورد با مانع، ولتاژ برق 24 ولت با راندمان عملیاتی بالا، ولتاژ 230 برای ایجاد قدرت زیاد در کاربری تجاری و صنعتی و تردد نا محدود در سری هیدرولیک، ریموت کد متغیر، مواد اولیه بسیار با کیفیت و بی نیاز بودن به سرویس و نگهداری همچنین گارانتی طولانی مدت از ویژگیهایی قابل توجه این جک زیرسقفی اتوماتیک محسوب می شود.
درضمن بهتر است برای نصب درب زیرسقفیBFT از متخصصین نصب همین جک بهره بگیرید. ریموت جک اتوماتیک بی اف تی دارای برد بلند می باشد که برای استفاده آسانتر کاربران طراحی شده است. درب زیر سقفی 24 ولت از محبوب ترین محصولات درب برقی زیر سقفی در میان هم رده های خود بشمار میرود .
درب زیر سقفی 230 ولت از تنوع بالایی در تنظیمات برخوردار است که مجری نصب و حتی مصرف کننده را مقدور می سازد هر نوع تنظیمی را برای حرکت درب اعمال نماید! موتور درب زیر سقفی این کمپانی قدرت جابجایی دربهایی با حد اکثر مساحت 20 متر مربع را دارا می باشند.
انوع درب زیر سقفی OVER HEAD DOOR
این سری جک زیر سقفی در دو تیپ ولتاژی 24 و 230 ولت یک محصول متنوع کاربردی برای اتوماسیون درب زیرسقفی می باشد. اگرچه سری 24 ولت این نوع جک زیرسقفی از راندمان کاری بالایی برخوردار است ولی برای پروژه های مسکونی و تجاری با تردد کم پیشنهاد می شود.
حداکثر مساحت مفید درب اتوماتیک زیرسقفی برای بهره مندی از این نوع جک زیرسقفی 7 متر مربع می باشد. این نوع جک الکترومکانیک با مقاومت در شرایط دمایی 55+ الی 15- درجه سانتیگراد محصول مناسبی برای اقلیم ایران می باشد. این جک زیر سقفی با نصب برروی سطح درب، به کمک دو بازوی به ستون های جانبی نیروی لازم برای حرکن درب را ایجاد می کند.
مدار فرمان درب اتوماتیک ریلی BFT ایتالیا
برد درب اتوماتیک BFT، جهت کنترل درب بالارونده پارکینگ یا ( Over Head Door ) با ولتاژهای 230 و 400 ولت سه فاز با استاندارد های اروپایی و بالا ترین کیفیت ساخت تولید شده است. برد درب زیرسقفی پارکینگ این کمپانی علاوه بر عملکرد با کنترل برد فابریک با ضریب امنیت 279.654.220 قابلیت اتصال به گیرنده های رادیویی غیر فابریک را دارا است.
برد مجهز به کانکتور تحریک دستی است که امکان اتصال رسیور سیمکارتی و کلید کنترل دستی را فراهم می کند تا در صورت تمایل مشتری یا به همراه نداشتن ریموت کنترل، از طریق تماس تلفنی یا کلید کنترل دستی، اقدام به باز نمودن درب کنترلی نماید.
روی اکثر مدار فرمان های BFT یک نمایشگر دیجیتالی تعبیه شده است که تنظیم پارامترها ، کددهی ریموت و حذف ریموت را آسان کرده می کند. در بعضی پارکینگ ها شرایط ناهماهنگ دربها، برنامه ریزی درب اتوماتیک را مشکل می کند، کمپانی بی.اف.تی ایتالیا برای حل این مشکل، در مدار فرمان های خود امکان برنامه ریزی پارامترهای جک ریلی را فراهم ساخته است.
این مدار کنترل های قابلیت اتوماتیک بسته شدن را پس از باز شدن درب و گذشت زمان قابل تنظیم دارا می باشند. یک قابلیت ویژه دیگر تشخیص اتوماتیک خروج خودرو می باشد که با فعال شدن این ویژگی پس از خروج خودرو از بین درب کشویی درب ریلی اتوماتیک دارند.
– واحد مشاوره شرکت دایان درب دیبا در سراسر ایران همواره آماده ارائه مشاوره رایگان به همکاران و مصرف کنندگان می باشد.
اگر فضای پارکینگ یا انباری کوچک دارید درب زیر سقفی بهترین گزینه است.
درصورتی که محدودیت عرض و عمق مانع از نصب درب های متعارف است درب زیر سقفی بهترین راهکار است.
اگر دنبال یک درب گاراژی اتوماتیک با طراحی خاص هستید بهترین راهکار استفاده از این نوع درب بالا رنده می باشد.
درب زیر سقفی یک درب ایمن از نظر عملکرد است که حتی در زمان قطع برق هم به سادگی با اعمال یک نیروی کم باز و یا بسته می شود.
اگر به دنبال یک سیستم به روز شده می باشید میتوانید از اتصال تجهیزات هوشمند ( خانه هوشمند ) برای کنترل این درب بهره ببرید.
- قابلیت اتصال درب به تجهیزات کنترلی حرکت جهت ممانعت از برخورد.
- سفارشی سازی متناسب با هر نوع طراحی و هر نوع کاربری.
- سهولت در تردد هم بصورت دستی و هم بصورت اتوماتیک.
- سرعت بالا در فرمان پذیری و عملکرد جهت تردد.
- قبل تجهیز به جک برقی و یا جک هیدرولیک.
- قابلیت اتصال به تجهیزات کنترل تردد.
- سرویس و نگهداری ساده و سریع.
- 2 سال گارانتی و 10 سال خدمات.
- مناسب برای مساحت 16 متر مربع .
متعلقات موجود بر روی پکیج موتور ساید بی اف تی Ulisse
- جک زیر سقفی 1 عدد
- ریموت فابریک بی اف تی ایتالیا 2 عدد
- فلاشر ( چراغ چشمک زن ) 1 عدد
- کنترل برد و مدارفرمان 1 عدد
- فتوسل ( چشمی ) 1 جفت
- یراق نصب 1 پک
سوالات رایج موتور ساید BFT ایتالیا مدل Ulisse
موتور ساید BFT ایتالیا مدل Ulisse برای چه تعداد تردد طراحی شده است ؟
موتور ساید BFT ایتالیا مدل Ulisse در مدل 220 ولت برای تردد 100 مرتبه و در مدل سه فاز 250 مرتبه طراحی و تولید شده است .
موتور ساید BFT ایتالیا مدل Ulisse باتری پشتیبان را ساپورت میکند یا خیر ؟
خیر موتور ساید BFT ایتالیا مدل Ulisse در مدل 220 ولت و 380 ولت طراحی شده است و امکان پشتیبانی از باتری را دارا نیست .
موتور ساید BFT ایتالیا مدل Ulisse مکانیکی است یا هیدرولیکی ؟
موتور ساید BFT ایتالیا مدل Ulisse دارای سیستم طراحی شده مکانیکی میباشد ولی با توجه به گیربکس پر قدرت و دارای طراحی به روز میتواند ترددهای بالا را پشتیبانی کند .
موتور ساید BFT ایتالیا مدل Ulisse در ایران دارای نمایندگی است یا خیر ؟
شرکت دایان درب دیبا نماینده رسمی BFT ایتالیا در ایران بوده و خدمات و پشتیبانی موتور ساید BFT ایتالیا مدل Ulisse نیز توسط شرکت دایان درب دیبا انجام پذیر است .
موتور ساید BFT ایتالیا مدل Ulisse معمولا کدام قطعاتش خراب میشود ؟
موتور ساید BFT ایتالیا مدل Ulisse با توجه به اینکه مکانیکی میباشد احتمال خرابی در قطعات گیربکس و چرخ دنده را دارد .
البته این امکان در صورتی که قفشار بیش از حد به روی سیستم یباید پیش خواهد آمد .
موتور ساید BFT ایتالیا مدل Ulisse را میتوان به سیستم های کنترل تردد وصل کرد ؟
موتور ساید BFT ایتالیا مدل Ulisse با توجه به دارا بودن برد دیجیتال امکان اتصال به سیستم های کنترل تردد و مدیریت پارکینگ را دارا میباشد .
موتور ساید BFT ایتالیا مدل Ulisse در ایران دارای چقدر گارانتی است ؟
موتور ساید BFT ایتالیا مدل Ulisse و به طور کل محصولات بی اف تی ایتالیا در ایران دارای 2 سال گارانتی و 10 سال خدمات پس از فروش میباشد .
موتور ساید BFT ایتالیا مدل Ulisse چطوری عمل میکند ؟
موتور ساید BFT ایتالیا مدل Ulisse توسط یک عدد موتور کشنده و تعداد غلطک داخل ریل و فنر های بالانس حرکت میکند و پنل های درب سکشنال را به روی سقف میکشد .
موتور ساید BFT ایتالیا مدل Ulisse دیجیتال هست یا آنالوگ؟
موتور ساید BFT ایتالیا مدل Ulisse دارای بردی دیجیتال میباشد که تمامی امکانات و فرامین وتنظیمات مربوط به متور وتایم دهی و… را به صورت کاملا دقیق و دیجیتال انجام میدهد .
موتور ساید BFT ایتالیا مدل Ulisse چه تعداد ریموت یدک داریم ؟
بر روی پکیج موتور ساید BFT ایتالیا مدل Ulisse تعداد 2 عدد ریموت کنترل و یک عدد رسیور اینترنال موجود میباشد .
موتور ساید BFT ایتالیا مدل Ulisse و یا تعمیر موتور ساید BFT ایتالیا مدل Ulisse چکار باید بکنیم ؟
جهت خرید موتور ساید BFT ایتالیا مدل Ulisse و یا دریافت اطلاعات بیشتر و مشاوره تخصصی میتوانید با نماینده رسمی BFT ایتالیا با شماره 26764001 – 44111025 در تماس باشید .
موتور ساید BFT ایتالیا مدل Ulisse ساخت چه کشوری هست ؟
موتور ساید BFT ایتالیا مدل Ulisseساخت کمپانی بی اف تی ایتالیا بوده ودر کشور ایتالیا طراحی وتولید میگردد.
.
موتور ساید BFT ایتالیا مدل Ulisse در ایران خدمات دارد ؟
موتور ساید BFT ایتالیا مدل Ulisse در ایران توسط نماینده رسمی بی اف تی ایتالیا پشتیبانی شده و در زمینه خدمات و یا تعمیرات و قطعات یدکی میتوانید با شرکت دایان درب دیبا نماینده موتور ساید BFT ایتالیا مدل Ulisse در تماس باشید .
نمایندگی رسمی موتور ساید BFT ایتالیا مدل Ulisse در ایران چه شرکتی هست ؟
شرکت دایان درب دیبا نماینده رسمی فروش و تعمیرات و خدمات و پشتیبانی و خدمات پس از فروش BFT اتوماسیون ایتالیا در ایران میباشد .
موتور ساید BFT ایتالیا مدل Ulisse چقدر گارانتی دارد ؟
موتور ساید BFT ایتالیا مدل Ulisse دارای 24 ماه یا 2 سال گارانتی و 120 ماه یا 10 سال خدمات پس از فروش میباشد .
موتور ساید BFT ایتالیا مدل Ulisse چه متراژی را میتواند جابجا کند؟
موتور ساید BFT ایتالیا مدل Ulisse در مدل های مختلف با قدرت های متفاوت طراحی و تولید شده و با توجه به مدل میتواند از 10 متر مربع تا 35 متر مربع در سمشکنال با پنل استاندارد را جابجا کند .
کاتالوگ جنرال موتور ساید بی اف تی مدل Ulisse
راهنمای موتور ساید ایتالیا مدل Ulisse
