پادکست توضیحات جک ریلی Came ایتالیا کامه مدل BK 1800

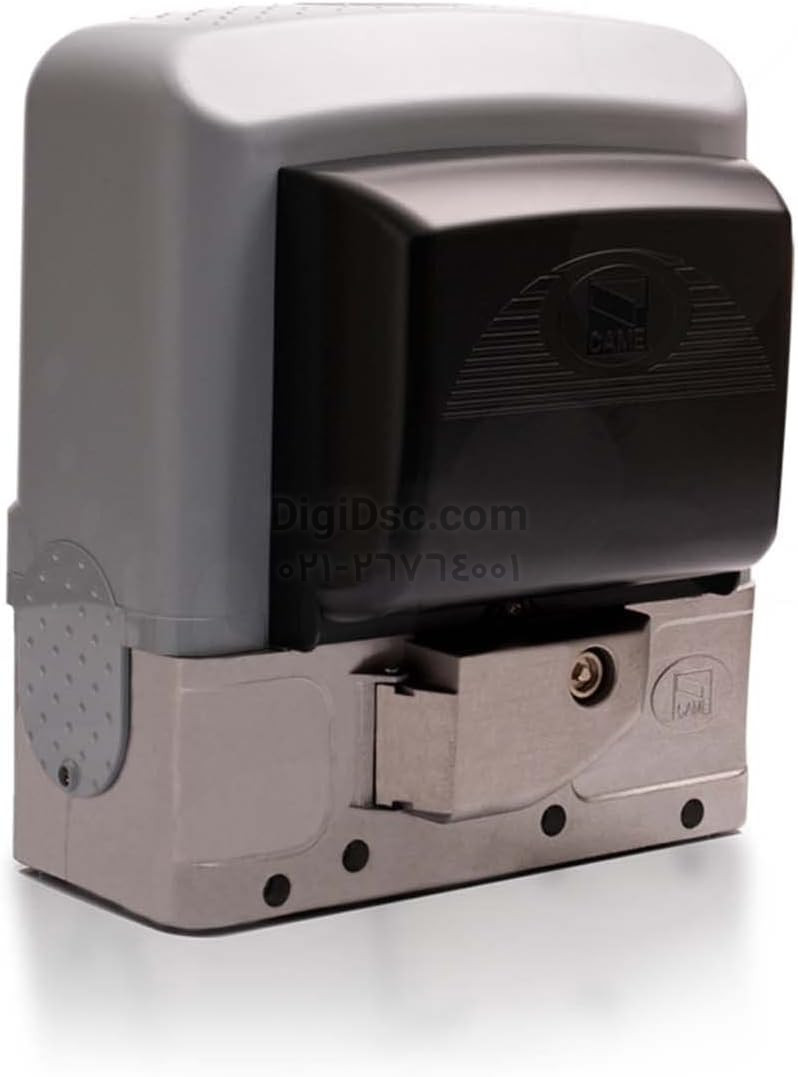

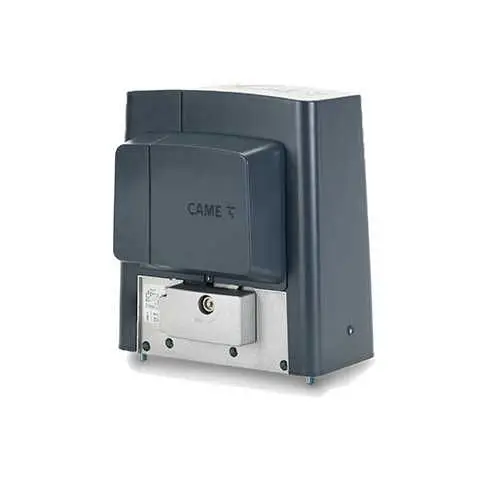

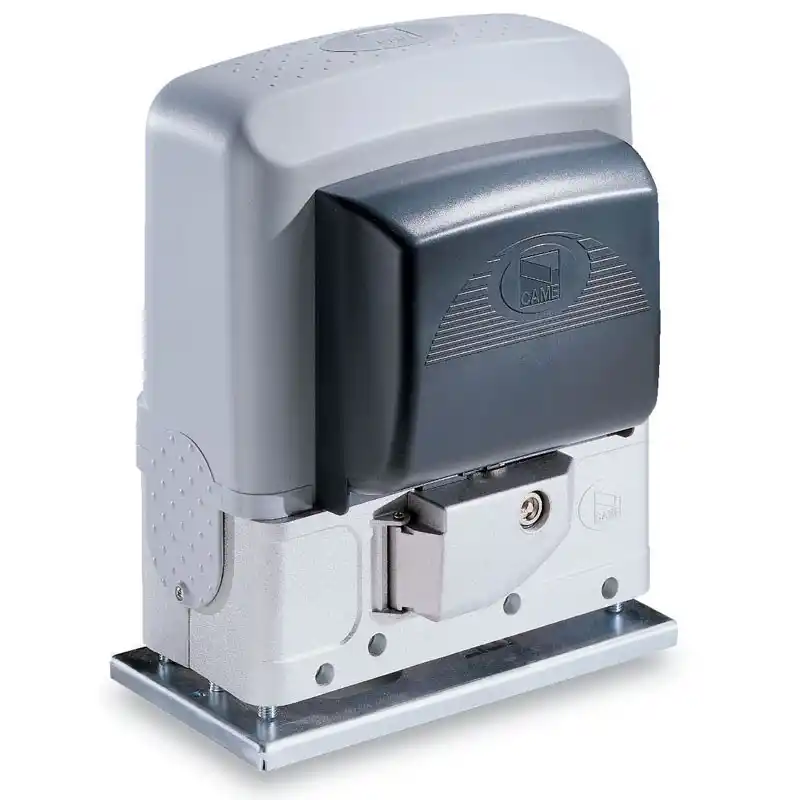

جک پارکینگی Came ایتالیا مدل BK 1800 مناسب جهت درب ریلی با وزن 1800 کیلوگرم
مشخصات فنی جک پارکینگی ریلی کامه ایتالیا مدل BK-1800
- تردد 340 تا 350 مرتبه در 8 ساعت
- جابجایی درب هر لنگه 1800 کیلوگرم
- سیکل کاری 8 ساعت
- موتور پرقدرت 220 ولت وات مصرفی 480 وات
- آمپر مصرفی 4.2 آمپر
- قابلیت پشتیبانی باتری جهت مواقع قطع برق دارد
- فوق العاده بی صدا و ایمن
- گشتاور 1150 نیوتن
- قابلیت باز کردن درب تا 20 متر
- سرعت 10 متر بر دقیقه
- دنده شانه ای فولادی
- گام دنده شانه ای 4 سانت
- دمای کارکرد منفی 20 تا مثبت 55 درجه
- دمای محافظ سیم پیچ 150 درجه
- دارای ٍانکودر جهت قطع سیستم در ابتدا و انتهای کارکرد
- دارای خلاص کن
- دارای IP54
- کاربرد مسکونی – تجاری – صنعتی
- گارانتی 24 ماهه
- ساخت ایتالیا
بررسی فنی و تخصصی جک ریلی کشویی Came مدل BK1800
سيستم CAME BK1800
موفقیت بین المللی محصولات CAME به سبب کیفیت سیستمهای تولیدی میباشد که به طوركلي برای نصب در فضای باز (بیرونی) طراحی شدهاند (مقاوم در مقابل تمام عوامل جوی) و نیازی به نگهداری و کنترل و سرویس دورهای ندارند و دارای بالاترین سطح استانداردهای اروپائی و بین المللی از جمله ISO 9001 و ISO14001 و UNI 8612 وEN12453 و EN12445 میباشند.
سيستمهاي اتوماتيك یاد شده قابل نصب بر روي انواع درها حتي درهاي از قبل طراحي و نصب شده نيز ميباشند.
محصولات CAME نسبت به انواع مشابه عرضه شده در بازار از قدرت رقابتي بالاتري برخوردار بوده و داراي دو سال گارانتي و ده سال خدمات پس از فروش مي باشند.
سيستم جک ریلی BK-1800
سيستم پيشنهادي براي اتوماسيون درب اتوماتیک ریلی 1800 کیلویی کامه BK 1800 از تيپ الكترو مكانيك ميباشد كه قدرت جابجا كردن دربي حد اكثر با وزن 1800 كيلو گرم را دارا است و عليرغم قدرت بالا از سرعت يكنواختي برخوردار است (10.5m/Min) اين عامل با كنترل سرعت در انتهاي مسير از ضربه و تنش نابجا بر روي درب و سيستم ميكاهد . ولتاژ مصرفي دستگاه 480 W و قدرت موتور 1150 N ميباشد . گيربكس موتور درحالت عادي در گير ميباشد و در اين زمان حركت درب با نيروي خارجي امكان پذير نميباشد مگرآنكه سيستم با كلاچ دستي موجود بر روي موتور خلاص شده باشد.
پيشنهاد اين سيستم چند دليل اجرايي را در بردارد كه به چندي از آنها اشاره خواهد شد :
قفل و ايمن بودن سيستم موتوري جهت بسته بودن و قفل نگاه داشتن درب در ساعات تعطيلي .
قابليت حفظ راندمان كاري در شرايط دمايي پايين با توجه به دوره بلند مدت سرما در مناطق سردسیر .
غلبه بر نيروهاي استحكاك و كنترل حركت درب با احتمال وجود فاكتور هاي محيطي بر روي ريل حركتي درب .
برخورداري از تجهيزات ايمني و هشدار براي ممانعت در راستاي برخورد درب در حال حركت و افزايش ظريب ايمني .
فرمان پذيري توسط ريموت كنترل با قابليت كد پذيري بالا و همچنين قابليت حذف فركانس ريموت از حافظه دستگاه در زمان فقود شدن ريموت و موارد مشابه .
جدول مشخصات فني جک ریلی BK1800
INDEX : Automation for sliding gates / BK
CAPACITOR | MAX
SPEED |
PUSH | REDUCTION
RATIO |
MAX TORQUE | DUTTU CICLE | POWER | CURRENT | POWER SUPPLY | WEIGHT | GEARMOTOR |
25 µf |
10.5 |
850 N |
1/31 |
31 N.m |
50% |
380 W |
3.3 A |
230 V |
18 Kg |
BK-1200 |
31.5 µf |
10.5 |
1150N |
1/31 |
42 N.m |
50% |
480 |
4.2 A |
230 V |
19.5 Kg |
BK-1800 |
35 µf |
10.5 |
1500N |
1/31 |
54 N.m |
50% |
580 |
5.1 |
230 V |
21 Kg |
BK-2200 |

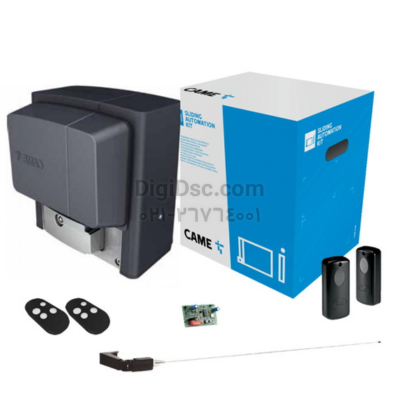

محتویات داخل پکیج جک ریلی Came ایتالیا مدل BK 1800
- 1 عدد موتور 230 v با توان حمل درب با وزن حد اکثر 1800 کیلو گرم
- 1 عدد برد الکترونیکی ZBK
- 1 عدد برد ریموت کنترل AF 43S
- 1 عدد ریموت کنترل TAM432SA
- یک جفت چشم الکترونیکی DOC-E

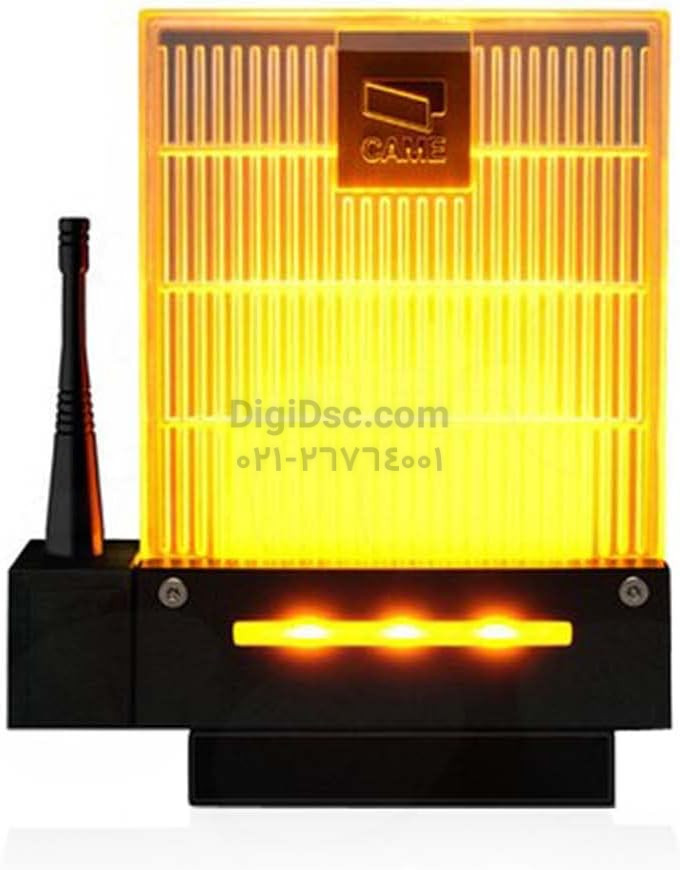

- 1 عدد فلاشر KIARO-N
- 1عدد آنتن TOP-A433N
- 1عدد کلید بیرونی SET-E
BK1800 description
جک درب پارکینگ کامه مدل BK 1800 ، یکی از مدل های جک پارکینگی کامه می باشد که دارای قابلیت جابجایی جک ریلی به وزن 1800 کیلو را دارا می باشد .
سیستمهای BK1800 این سیستمها از تيپ الكترو مكانيك ميباشد كه قدرت جابجا كردن دربي حد اكثر با وزن 1800 كيلو گرم را دارا است و عليرغم قدرت بالا از سرعت يكنواختي برخوردار است (10.5 متر در دقیقه) اين عامل با كنترل سرعت در انتهاي مسير از ضربه و تنش نابجا بر روي درب و سيستم ميكاهد . ولتاژ مصرفي دستگاه 380 W و قدرت موتور 1150 N ميباشد. گيربكس موتور درحالت عادي در گير ميباشد و در اين زمان حركت درب با نيروي خارجي امكان پذير نمي باشد ( در عمل سیستم قفل میباشد ) مگرآنكه سيستم با كلاچ دستي موجود بر روي موتور خلاص شده باشد.
برخورداری از موتور 220 V A.c. ضمن ایجاد سیکل کاری بالا امکان کار در زمان قطع برق را نیز فراهم می سازد ، همچنین قدرت بالای این سیستم از استهلاک سیستم در تردد های بالا میکاهد .
از ويژگيهاي ديگر سيستم حسگر برخورد الکترونیکی ، تایمر بسته شدن اتوماتیک ، نگهدارنده پایانی مکانیکی در کنار ضريب ايمني IP54(NEMA3) و استاندارد حرارتي 55+ تا 20- درجه سانتيگراد ميتوان اشاره كرد بدنه کاملا مقاوم علاوه بر محافظت از اجزای سیستم در کلیه شرایط محیطی تضمین کننده زیبایی ماندگار سیستم می باشد .
سيستم كد پذيري ريموتها تا 4.294.967.296 كد با فركانس 99/432 MHz ايجاد ميكند كه از نظر ايمني شرايط مطمئني را فراهم مي سازد .
با توجه به اینکه سیستم دارای چشمهای حسگر مانع میباشد که از برخورد احتمالی درب با شخص و یا وسیله نقلیه میکاهد ،کلاچ هوشمند سیستم نیز در اثر برخورد با مانع نیروی انتقالی به درب را میزان 5 N کاهش خواهد داد .
قابلیت دیگر امکان تردد از بخش محدودی از درب میباشد به این معنی که میتوان به دستگاه برنامه داد که با یک دکمه ریموت کل معبر برای تردد باز شود و با شاسی دیگر از همان ریموت نیمی از معبر جهت تردد شخص یا وسائل نقلیه کم عرض باز گردد همچنین کنترل روشنایی پارکینگ نیز از دیگر امکانات برد مرکزی دستگاه می باشد .
این جک ریلی می تواند درب تا وزن 1800 کیلوگرم و تا عرض 20 متر را به راحتی جابجا نماید. یک مدار دیجیتال دو سرعته که دارای محدود کننده مغناطیسی می باشد و در ابتدا و انتهای جک دارای مگنت می باشد.
مجهز به یک گیرنده که می تواند تا 140 عدد ریموت کنترل را پشتیبانی نماید و همچنین یک صفحه دیسپلی برای تنظیمات دقیق مدار می تواند کمک شایانی به عملکرد دقیق جک به ما بدهد.
سری BK1800 سازگار با استاندارد های مهم اروپا که از طریق فرمان الکترونیک جدید که به بهترین نیازهای شما پاسخ می دهد قابل نصب بروی مجتمع های آپارتمانی و درب های صنعتی نیمه سنگین تا 1800 کیلوگرم با وزن درب و 14 متر طول در که در بعضی مدل ها شامل BK1800 تردد بالا می باشد .
قدرت جابجایی درب ریلی تا وزن 1800 کیلوگرم از دیگر مزایای جکهای ریلی کامه مدل BK1800 میباشد
مزایای جک درب پارکینگ کامه مدل BK1800
این موتور ریلی درب پارکینگ دارای ابعاد 400 در 410 میلی متر می باشد که بسیار مناسب برای مکان هایی که جای کمی برای نصب موتور دارند می باشد و یا حتی موتور ریلی که می خواهیم بالای درب نصب نماییم نیز بسیار مناسب است.
سرعت جک ریلی کامه Came 10 متر بر دقیقه می باشد می باشد که هم سرعت مناسب برای حرکت و قدرت مناسب برای جابجایی درب پارکینگ دارد.
برای جابجایی درب های صنعتی و بسیار سنگین از سری BK1800 کامه می توان استفاده نمود که دارای کارکرد با برق تک فاز است.ورودی هایی به طول تا 20 متر و وزن 2500 کیلو در کوتاه ترین زمان و سرعت مناسب و کاملا بی صدا باز و بسته می شود.این مدل از جک پارکینگ کاملا بی رقیب است و دارای مشخصات کاملا انحصاری می باشد.
ارتفاع این جک ریلی 412 میلی متر و عرض 260 میلی متر است.

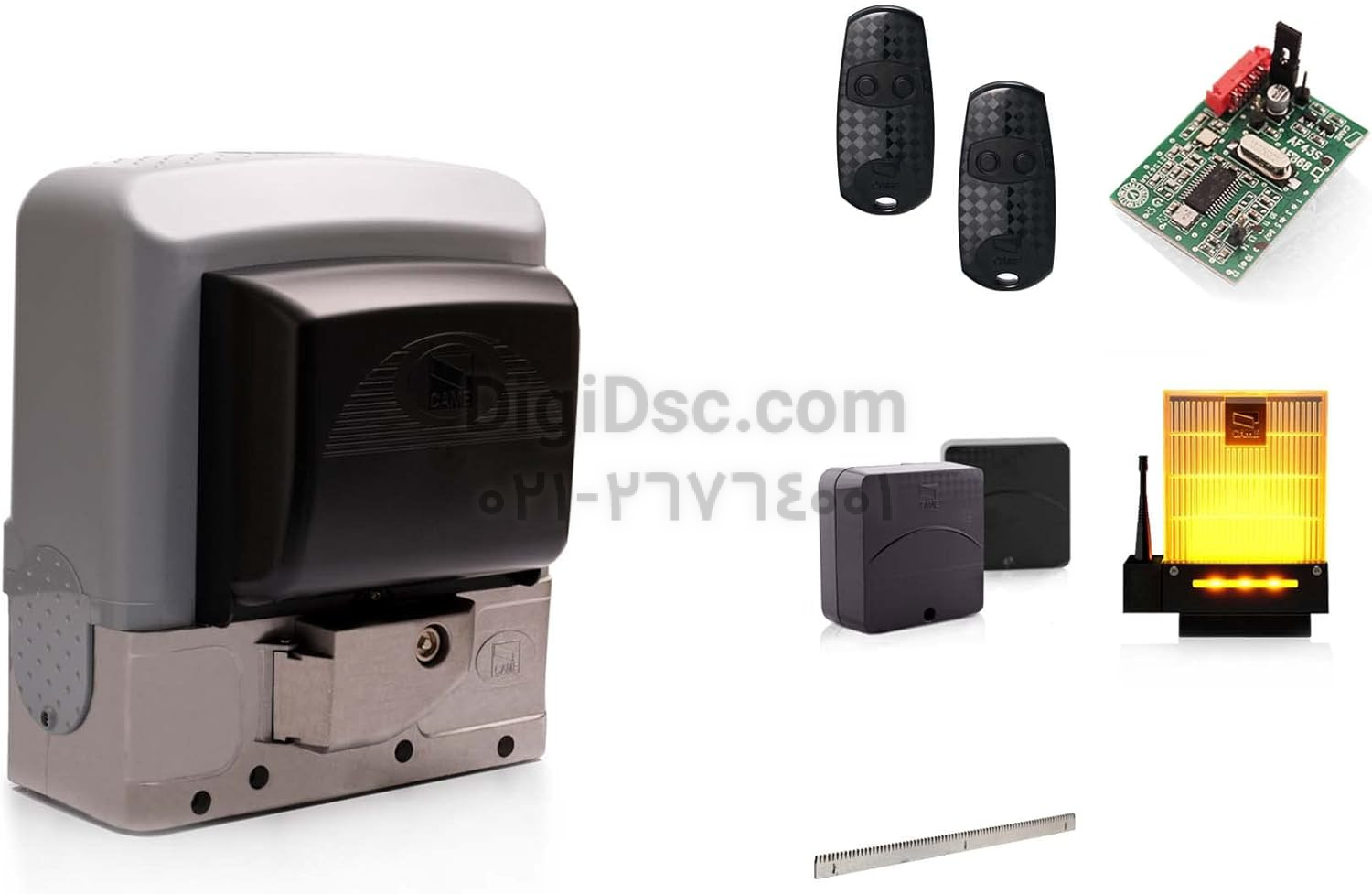

پکیج جک پارکینگی ریلی کامه BK1800 دارای اقلام زیر میباشد .
سیستم موتوری جک ریلی کامه یک عدد
فلاشر کامه یک عدد
رسیور کامه یک عدد
ریموت کنترل کامه یک عدد
متعلقات نصب و صفحه پلیت یک عدد
کاتالوگ نصب جک کامه یک عدد

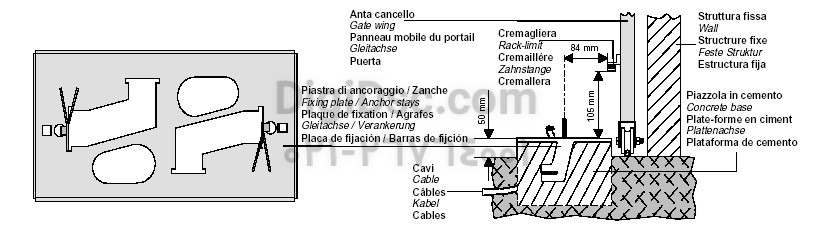

جکهای ریلی کامه مدل BK1800 دارای درجه حفاظت IP54 می باشد.قدرت موتور بی نظیر و 480 وات است.حتما دقت نمایید که به دلیل قدرت بسیار بالا از یک زیر سازی و آهن کشی بسیار مستحکم استفاده نمایید تا موتورها در حین حرکت لرزش نداشته باشد.ترجیحا بر روی زمین فنداسیون را قرار داده و راه اندازی کنید.برای این که از ایمنی بالا در حین تردد بهره ببرید حتما در قسمت ورود و خروج از چشمی بین درب استفاده نمایید
کلیه سیستمهای ریلی تولید شده توسط Came الکترومکانیک میباشند . به این مظمون که سیستم محرکه مشتمل بر الکتروموتور و گیربکس میباشد که این خصیصه باعث ایجاد سرعت ثابت در حرکت درب میشود و تنشهای موضعی کلاً از بین میرود.
نکته دیگر عدم نیاز دستگاه به سرویس و تنظیمات دورهای میباشد در این مورد لازم به ذکر است که سیستم در برابر تغییرات جوی ( دما ) از 20- درجه سانتیگراد زیر صفر الی 55 درجه سانتیگراد بالای صفر کارایی صد درصد داشته و همچنین با نوسانات شدید برق و حتی قطع برق به مدت زمان طولانی برنامه سیستم دچار اختلال نمیشود.
کلیه سیستمهای ریلی دارای ضریب ایمنی IP54 و ولتاژ و آمپر مصرفی کم و قدرت بالا میباشند، این نوع سیستم جهت مصارف خانگی و دربهای تا 2500 کیلوگرم و برق تک فاز 220 ولت میباشند و دارای ترمز موتور و تشخیص خودکار و خلاص کن دستی می باشند. برد مرکزی سیستم فوق قابلیت هماهنگی با کلیه سیستمهای کنترل تردد (Access control) را دارا میباشد .
BK 1800 | OPERATOR |
One-phase 230Vac ± 10% , 50Hz | Power supply |
480W | Absorbed power |
Overload cut out inside the panel | Protection |
18000 N (~1800kg ) | Max leaf weight |
30 Min-1 | Output revolution |
6mm ( 18 teeth ) | Pinion pitch |
10 m / min | Leaf speed |
With edge and / or external devices | Impact reaction |
Mechanical key-release device | Manual manoeuvre |
Continuous service | Number of manoeuvre in 24 hours |
Came | Control unit |
Electromechanical | Type of limit device |
From -20 ° C to + 55 ° C | Environmental conditions |
IP 54 | Degree of protection |
Operator weight | |

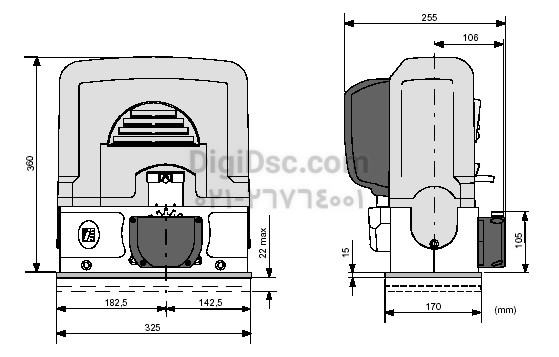

See drawing | Dimensions |
ويژگي هاي جك ريلي کامه ایتالیا مدل BK1800 CAME
- حداكثر توان جابجايي درب با وزن 1800 كيلوگرم
- سيستم الكترومكانيكي
- قابليت اتصال به گيت تردد و مدیریت پارکینگ
- داراي نرخ حفاظتي IP54
- داراي دو عدد ريموت، يك جفت چشمي و يك عدد فلاشر
نوع و مدل جک |
جک درب ریلی کامه 1800 کیلو BK1800 CAME |
حداکثر توان جابجایی | 1800 کیلوگرم |
حداکثر عرض درب | 20 متر |
ولتاژ ورودی موتور جک برقی | 220 ولت تک فاز |
قابلیت نصب (برق اضطراری) | دارد |
قابلیت نصب قفل برقی | ندارد |
تعداد کارکرد روزانه | 350 بار در 8 ساعت |
موقعیت های محل نصب | مسکونی ، اداری ، تجاری |
قابلیت توقف در برابر مانع | دارد |
قابلیت ترمزگیری | دارد |
قابلیت ضد آب و گردوغبار | دارد |
قابلیت باز شدن بیش از 90 درجه | ندارد |
متعلقات همراه جک | موتور – 2 عدد ریموت – یک جفت چشمی فتوسل – فلاشر – متعلقات نصب |
سوالات رایج محصول درب اتوماتیک ریلی کشوئی Came BK1800
جک پارکینگی ریلی BK1800 CAME مناسب برای چه تعداد واحد ( تردد ) میباشد ؟
جک پارکینگی ریلی کامه BK1800 CAME مناسب جهت تردد بالا و محیط های صنعتی اداری و تجاری و مسکونی و یا دربهای نیمه سنگین میباشد البته باید در نظر بگیریم که تعداد تردد به وزن و عرض درب نیز بستگی دارد به این معنی که اگر وزن درب کم باشد و عرض نیز همینطور فشار کمتری به جک می آید در نتیجه تعداد تردد بیشتری را ساپورت میکند .
جک ریلی ریلی کامه BK1800 Came الکترومکانیک است یا هیدرولیک؟
جک های ریلی تولیدی شرکت CAME در مدل ریلی تماما مکانیکی ولی جهت تردد متوسط میباشد . ولی در مدل BK1800 CAME موتور جک تک فاز میباشد.
خرابی ها رایج جک ریلی کامه BK1800 چه مواردی است ؟
با توجه به صنعتی بودن جک ریلی BK1800 و استفاده از موتور تک فاز خرابی مکانیکی و یا مشکلات برد در جک فوق دیده نمیشود.
جک پارکینگی کامه BK1800 امکان پشتیبانی از باتری یا برق اظطراری را دارد ؟
جک BK1800 CAME دارای موتور 220 ولت میباشد در نتیجه امکان استفاده از باتری پشتیبان در این مدل جک وجود ندارد.
آیا ریل جک پارکینگ جک ریلی کامه BK-1800 با جکهای ریلی دیگر فرق دارد ؟
ریل فلزی جک ریلی کامه BK-1800 فولادی میباشد و باید فقط از خود ریل کامه و یا ریل های برابر با گام 4 استفاده گردد .
نصب جک ریلی کامه BK-1800 به چه شکل است ؟
نصب جک ریلی CAME BK1800 با جکهای دیگر تفاوت کلی ندارد ولی تکنسین باید با سیستمهای صنعتی و ریلی آشنایی داشته باشد .
آیا جک ریلی کامه BK1800 برق تک فاز هم کار میکند ؟
جک ریلی BK1800 فقط با برق تک فاز کار میکند .
نماینده خدمات وتعمیرات جکهای ریلی CAME BK1800 کدام شرکت است ؟
نماینده تعمیرات جک ریلی CAME BK1800 شرکت دایان درب دیبا با شماره 26764001 میباشد .
برای خرید جک ریلی 1800 کیلو CAME BK1800 با کدام شرکت باید تماس بگیرم ؟
شما میتوانید برای خرید جک ریلی کامه CAME BK1800 با شرکت دایان درب دیبا به شماره تماس 26764001 تماس گرفته و با واحد فروش مشاوره فرمایید .
دایان درب دیبا نماینده رسمی محصولات CAME ایتالیا در ایران میباشد .
