جک پارکینگی BFT ایتالیا سری Lux مدل L مناسب جهت درب دولنگه با وزن 500 کیلوگرم هرلنگه 4 متر با قفل برقی (جک دائم خلاص )
پادکست توضیحات برد جک BFT بی اف تی مدل LUX L (برای حفظ زمان ارزشمند شما)
مشخصات فنی جک پارکینگی دولنگه الکتروهیدرولیک BFT سری LUX مدل L
- تعداد تردد نامحدود
- سیکل کاری 8 ساعت
- موتور پرقدرت 220 ولت
- فوق العاده بی صدا و ایمن
- شفت استیل
- دائم خلاص نصب با قفل برقی اجباری
- دمای کارکرد منفی 40 تا مثبت 55 درجه
- دمای محافظ سیم پیچ 200 درجه
- طول شفت 280 میلی متر
- ماکزیمم زاویه بازشو 130 درجه
- کلید خلاص کن ندارد و دائم خلاص است
- الکتروهیدرولیک
- کاربرد مسکونی -تجاری – اداری
- گارانتی 24 ماهه
- ساخت ایتالیا
سیستم LUX L دو لنگه
این سیستمها از نوع هیدرولیک ميباشد که بوسیله نصب در امتداد درب نیروی کششی و رانشی را در سطح درب منتقل میسازد و قدرت جابجا كردن دربي حد اكثر با وزن 500 كيلو گرم و عرض حداکثر 4 متر دارا است و عليرغم قدرت بالا از سرعت يكنواختي برخوردار است (s34 برای زاویه بازشوی 90 درجه). اين عامل با كنترل و کاهش سرعت در انتهاي مسير از ضربه و تنش نابجا بر روي درب و سيستم ميكاهد. ولتاژ مصرفي دستگاه250 W و قدرت موتور 5000N با سیکل کاری تردد بالا مي باشد. گيربكس موتور درحالت عادي در گير نبوده و در اين زمان حركت درب با نيروي خارجي امكان پذير ميباشد. قدرت بالای این سیستم از استهلاک سیستم در ترددهای بالا میکاهد.
از ويژگيهاي ديگر سيستم ضريب ايمني IP57(NEMA3) و استاندارد حرارتي 60+ تا 15- درجه سانتيگراد ميتوان اشاره كرد. بدنه کاملا آلومینیومی با پوشش رنگ الکترواستاتیک کوره ای علاوه بر محافظت از اجزای سیستم در کلیه شرایط محیطی تضمین کننده زیبایی ماندگار سیستم میباشد.
سيستم كد پذيري ريموتها به صورت کد گردشی تا 4.294.967.296 كد با فركانس MHz 92/433 ايجاد ميكند كه از نظر ايمني شرايط مطمئني را فراهم مي سازد.
با توجه به اینکه سیستم دارای چشمهای حسگر مانع میباشد که از برخورد احتمالی درب با شخص و یا وسیله نقلیه میکاهد، کلاچ هوشمند سیستم نیز در اثر برخورد با مانع نیروی انتقالی به درب را میزان 5 N کاهش خواهد داد.
قابلیت دیگر امکان تردد از بخش محدودی از درب میباشد به این معنی که میتوان به دستگاه برنامه داد که با یک دکمه ریموت کل معبر برای تردد باز شود و با شاسی دیگر از همان ریموت نیمی از معبر جهت تردد شخص یا وسائل نقلیه کم عرض باز گردد همچنین کنترل روشنایی پارکینگ نیز از دیگر امکانات برد مرکزی دستگاه میباشد.
این سیستم قابلیت اتصال به کلیه تجهیزات اتوماسیون استاندارد را دارا میباشد و در برنامه سیستم امکان اتصال به شبکههای PLC , BMS گنجانده شده است و یکی دیگر از قابلیتهای منحصر به فرد سیستم امکان فعالسازی سیستمهای کنترل تصویر و تصویر برداری در منطقه است که بطور مثال با باز شدن درب ضبط تصویر شروع خواهد شد.
جدول اطلاعات فنی جک LUX L BFT
TECHNICAL FEATURES | |
ALCOR N |
Control panel |
reversible | Reversible/irreversible operator |
230~±10%,50 Hz single-phase | Power supply |
250 W | Absorbed power |
integrated | Thermal protection |
270 mm | Rod working stroke |
8,3 mm/s | Rod speed |
34 s | Opening or closing time |
Hydraulic clutch | Impact reaction |
Electric lick | Type of lock |
reversible | Manual release |
Very intensive use | Operating cycle |
from -10°C to + 60°C | Environmental conditions |
IP57 | Degree of protection |
87 N (~8.7 kg) |
Operator weight |
عدم نیاز به سرویس دورهای، تنوع و گارانتی دو ساله کلیه محصولات BFT ایتالیا برجسته ترین وجه تمایز این سیستم با سایر سیستمها میباشد، با این وجود BFT دارای گسترده ترین شبکه خدماتی درمراکز تحت پوشش نمایندگی میباشد.
شرکت دایان درب دیبا مفتخر است با کادری ورزیده و متخصص در ایفای نقش خود از زمان شکل گیری این شرکت به عنوان نماینده رسمی BFT در ایران به ایفای وظایف خود به نحو احسن پرداخته است و رزومه کاری این شرکت حاکی از این امر میباشد.
در پایان امید است تا شرکت دایان درب دیبا به عنوان نماینده رسمی محصولات اتوماسیون BFT بتواند منشاء انجام خدماتی شایسته و در خور آن مدیریت محترم باشد. خواهشمند است در صورت نیاز به هرگونه اطلاعات بیشتر مراتب را ابلاغ فرمائید تا در اسرع زمان ممکن تقدیم حضور گردد.
نقشه شماتیک سیم کشی جک BFT LUX G
اندازه جک LUX L BFT
سوالات رایج محصول درب اتوماتیک دولنگه هیدرولیک بی اف تی مدل لوکس BFT Lux L
جک پارکینگی دولنگه هیدرولیک BFT مدل لوکس L مناسب برای چه تعداد واحد ( تردد ) میباشد ؟
سیستم جک پارکینگی بی اف تی لوکس L برای تردد نامحدود و در تیپ نیمه صنعتی طراحی شده است و هیدرولیک میباشد
محاسن جک پارکینگی هیدرولیک BFT مدل لوکس L چه مواردی است ؟
طراحی ساده و هیدرولیک بودن جک از محاسن برزک جک بی اف تی لوکس L میباشد.
همینطور هزینه نگهداری و خدمات پایین جکهای سری لوکس بی اف تی زبان زد میباشد.
جک لوکس جی بی اف تی مدل بی دارای سیستم دائم خلاص reversible میباشد در نتیجه برای اماکنی مانند اورژانس ها و بیمارسانها و … مناسب است ولی باید در نظر داشت حتما بایستی برای جک لوکس جی قفل برقی نصب کرد
معایب جک هیدرولیک بی اف تی مدل لوکس G چه مواردی است ؟
یکی از معایبی که از جکهای هیدرولیک بی اف تی لوکس L همیشه گرفته میشود سرعت پایین آن است سرعت باز و بسته شدن جک لوکس ال 38 ثانیه با دوسرعته 36 ثانیه میباشد البته برای طول 5 متر که با این وجود هم سرعت پایینی است.
جک دولنگه BFT مدل Lux L مکانیک است یا هیدرولیک؟
جک های بی اف تی سری لوکس L هیدرولیک میباشد و جهت تردد نامحدود طراحی شده است
خرابی ها رایج جک دولنگه بی اف تی هیدرولیک Lux L چه مواردی است ؟
در صورت ضربه و یا تراز نبودن جک هنگام نصب خرابی اورینگ و روغن ریزی دراین جک وجود خواهد داشت .
جک پارکینگی دولنگه هیدرولیک BFT Lux مدل L امکان پشتیبانی از باتری یا برق اظطراری را دارد ؟
جک هیدرولیک BFT مدل Lux L امکان پشتیبانی از باتری را ندارد چون دارای موتور 220 ولت میباشد
متعلقات و لوازم موجود در پکیج LUX L BFT
· 2 عدد جک هیدرولیک LUX L | ………. | · Lux BT2B Q.ty:2 |
· 2 عدد ریموت دو کاناله BFT | ………. | · MITTO2 12v Q.ty:1 |
· 1 عدد فلاشر بهمراه آنتن داخلی | ………. | · RAY-X 24v Q.ty:1 |
· 1 عدد برد و سانترال با خروجی دیجیتال | ………. | · LIBRA C LX Q.ty:1 |
· 1 جفت چشم مادون قرمز | ………. | · CELLULA130 Q.ty:1 |
· 1 عدد جعبه برد و ترانس | ………. | · QSG2 Q.ty:1 |
· 2 عدد یراق و اتصالات نصب | ………. | · PLE2 Q.ty:2 |
کاتالوگ جنرال جک پارکینگی دولنگه هیدرولیک بی اف تی لوکس L
Certificated جک پارکینگی دولنگه هیدرولیک بی اف تی لوکس L
راهنمای نصب فارسی برد و جک پارکینگی دولنگه هیدرولیک بی اف تی لوکس L
راهنمای نصب انگلیسی برد و جک پارکینگی دولنگه هیدرولیک بی اف تی لوکس L
شرکت دایان درب دیبا نماینده رسمی BFT ایتالیا درایران میباشد .
جهت مشاهده محصولات جک پارکینگی، جک پارکینگی تک لنگه، جک پارکینگی دو لنگه و جک پارکینگی ریلی روی لینکهای مربوطه کلیک کنید و یا از منوی بالای سایت انتخاب کنید.

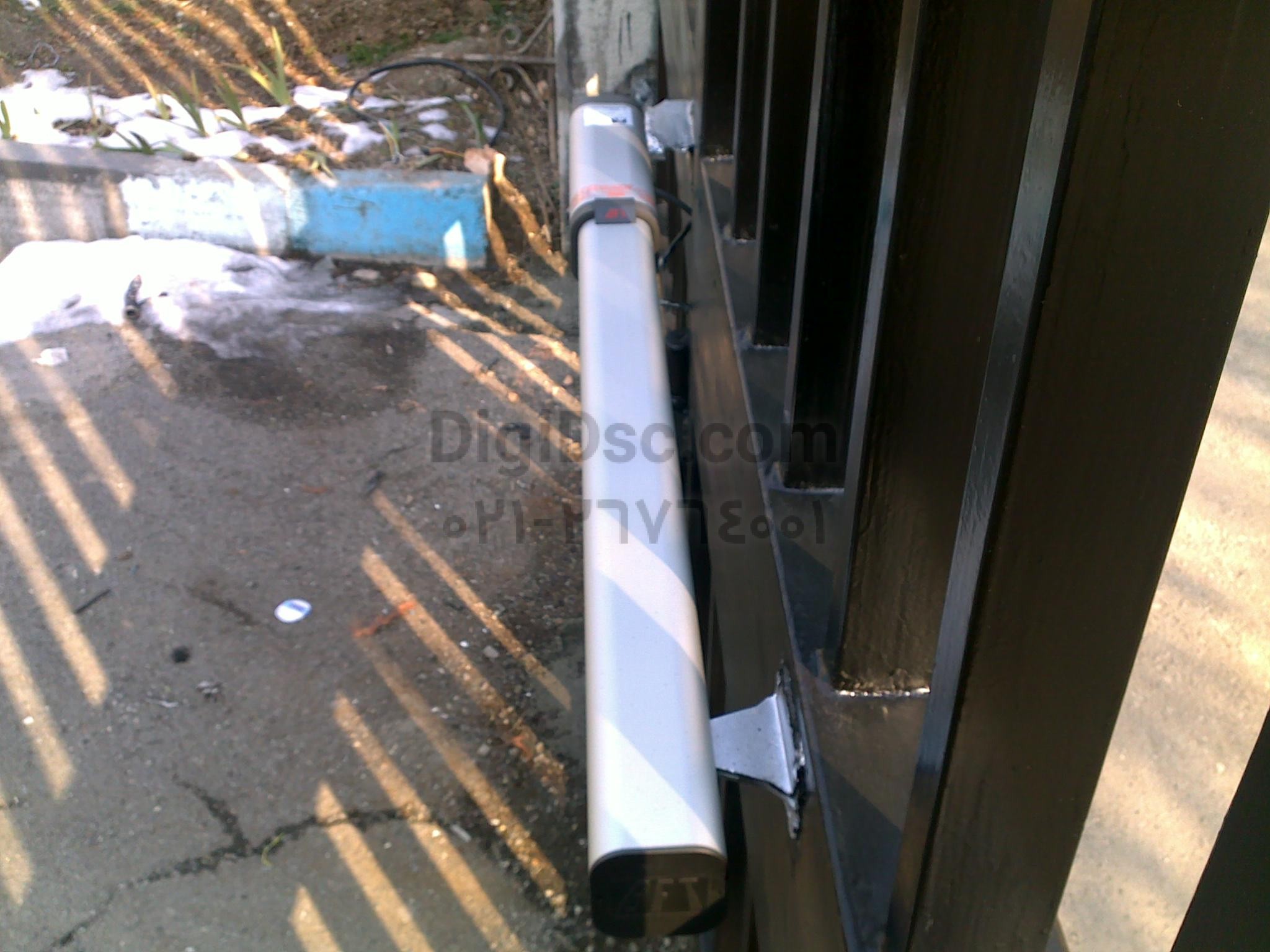

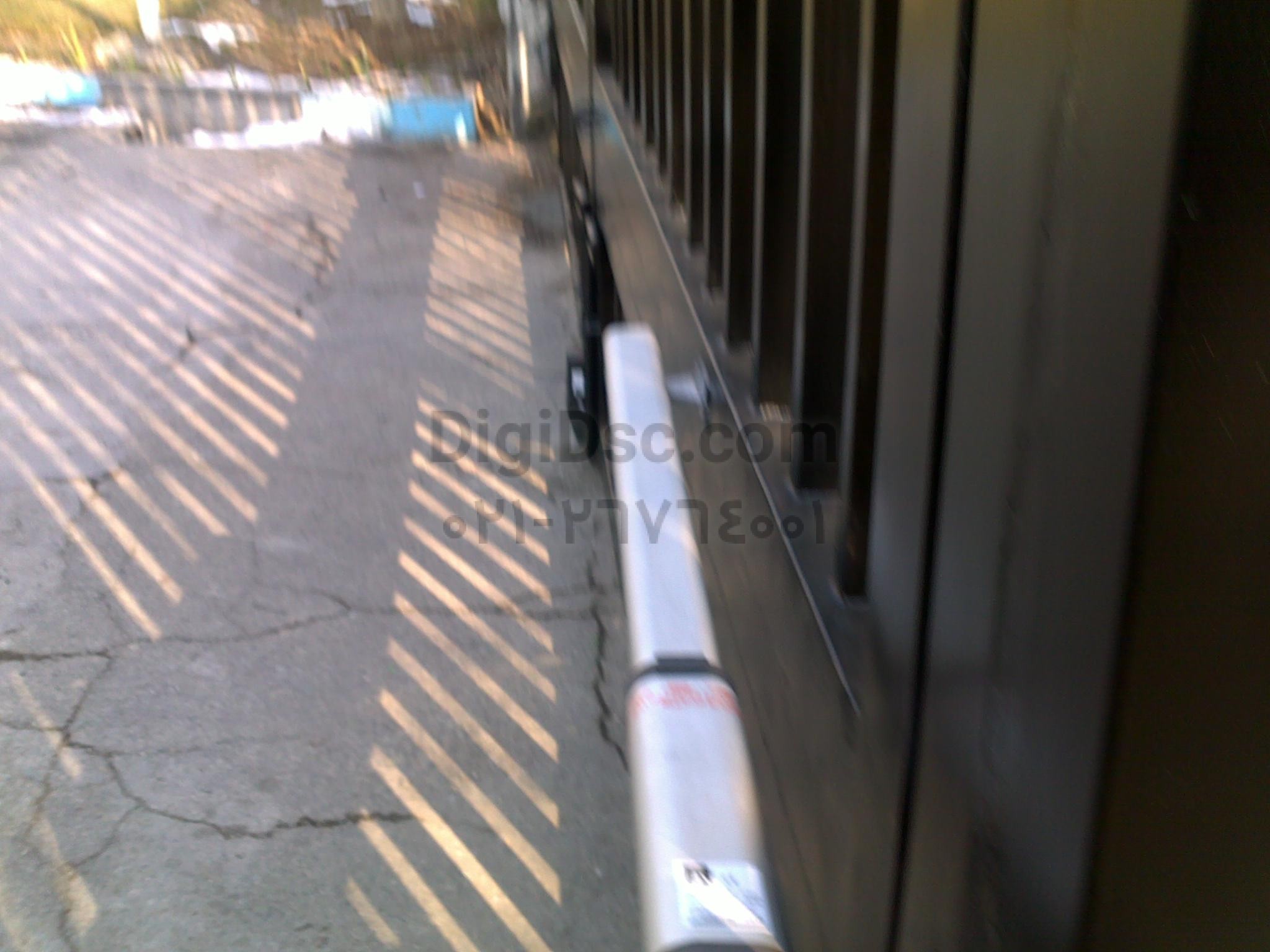

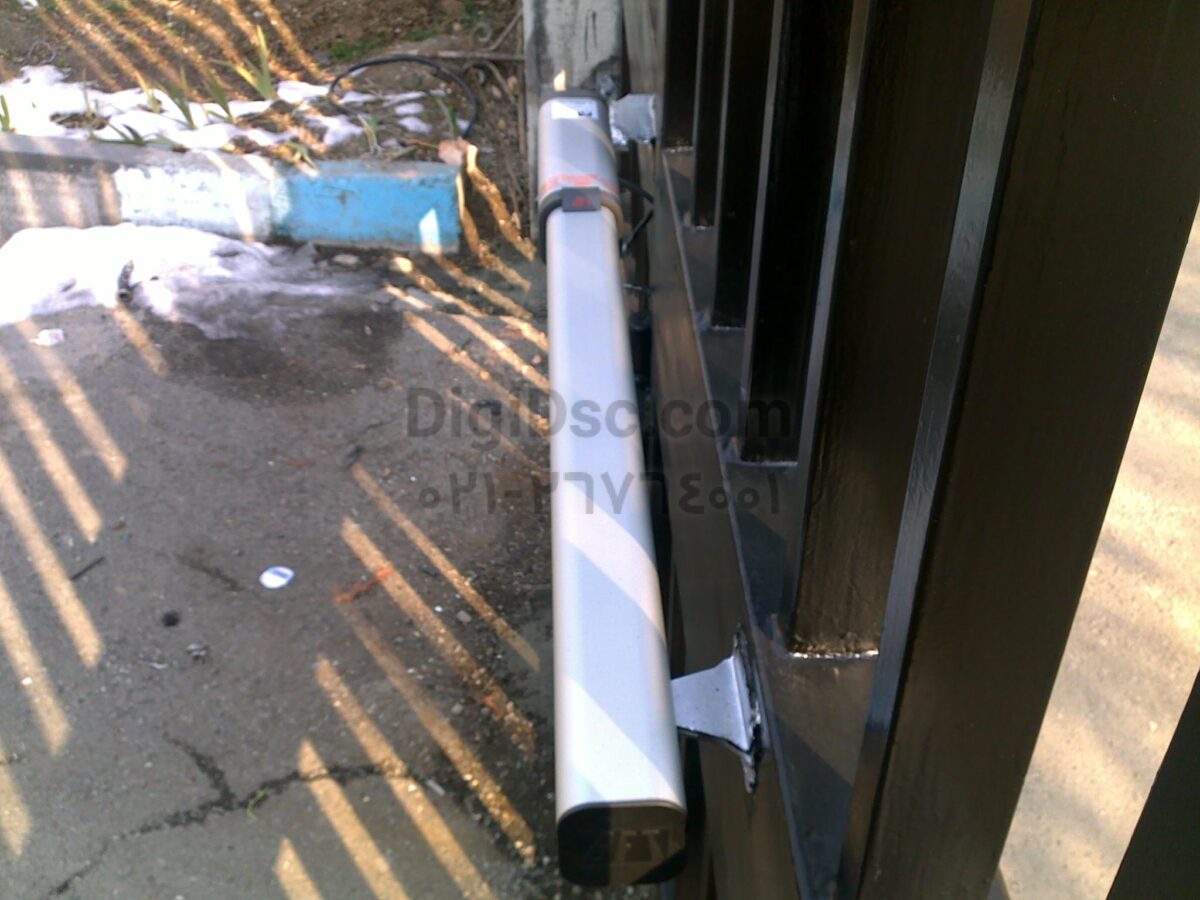

عکس جک نصب شده BFT LUX L
