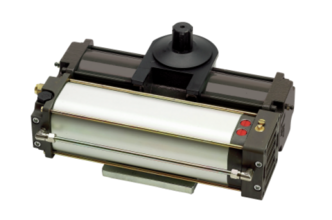

جک زیر سطحی تک لنگه بی اف تی Sub G BFT هیدرولیک
تومان 172,000,000
درب اتوماتیک تک لنگه زیر سطحی بی اف تی ایتالیا مدل Sub G مناسب جهت درب با وزن هر لنگه 800 کیلوگرم و عرض 2.5 متر زاویه بازو 180 درجه همراه با قفل برقی
**با توجه به نوسان قیمت قبل از خرید با شماره 44929013-021 تماس گرفته استعلام قیمت و موجودی کالا بگیرید**
3 عدد در انبار
درب اتوماتیک تک لنگه زیر سطحی بی اف تی ایتالیا مدل Sub G مناسب جهت درب با وزن هر لنگه 800 کیلوگرم و عرض 2.5 متر زاویه بازو 180 درجه همراه با قفل برقی
پادکست توضیحات جک تک لنگه زیر سطحی بی اف تیBFT مدل ساب جی Sub G (برای حفظ زمان ارزشمند شما)
مشخصات فنی و اطلاعات درب اتوماتیک تک لنگه زیر سطحی بی اف تی ایتالیا مدل Sub G
- مناسب درب های تک لنگه
- قدرت موتور 8000 نیوتن
- جابجایی هر لنگه 800 کیلوگرم
- عرض هر لنگه درب 2.5 متر
- کنترل برد مورد استفاده Rigel 5 یا Rigel 6
- عرضه شده در دو مدل 24 ولت و 220 ولت
- زاویه بازشو 180 درجه
- مکانیزم خلاص کن با کلید
- تردد نامحدود
- مکانیزم کارکرد هیدرولیک
- خروجی قفل برقی بر روی برد دارد
- نصب جک در داخل زمین
- ریموت کنترل یک عدد
- فلاشر سر درب یک عدد
- چشمی یا فوتوسل بهمراه تابلو فرمان
- دارای قفل هیدرولیکی
- IP 67
- قابلیت اتصال باتری در مدل 220 ولت ندارد در مدل 24 ولت امکانپذیر است .
- نصب قفل برقی اجباری
- دمای مناسب جهت کارکرد منفی 10 تا مثبت 50 درجه
- گارانتی 2 ساله
- کشور سازنده ایتالیا
درب اتوماتیک بی اف تی ایتالیا مدل Sub G
کمپانی BFT ایتالیا یکی از شرکتهای پیشرو در زمینه اتوماسیون در دنیا میباشد .
شرکت بی اف تی همیشه سعی بر این داشته تا با تولید و طراحی مدلهای مختلفی ازجک پارکینگی بتواند اتواتیک کردن هیچ دربی را غیر قابل ممکن نسازد .
محصول جک زیر سطحی SUB G یکی از همان جکهایی است که برای این امر طراحی و تولید شده است .
جک SUB G BFT جک زیر سطحی است که دو امکان متفاوت بادیگر جکهای را به ما میدهد
اول اینکه امکان بازشو با زاویه ای بیشتر از 100 تا 110 درجه را دارا میباشد .
دوم اینکه بدون نصب جک بر روی درب درب را باز وبسته میکند .

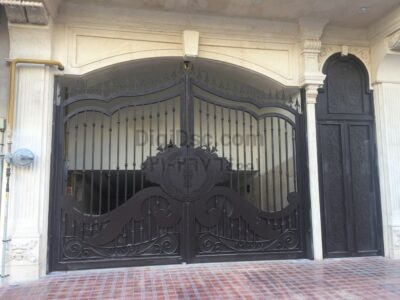

این مدل جکها که به جکهای زیر سطحی نیز معروف هستند در داخل زمین و شاقول با لولای درب نصب میشوند و درب را از زیر باز وبسته میکنند .
تنها موردی که این مدل جکهای زیر سطحی دارند این است که باید حتمااز قفل برقی برای آنها استفاده گردد .
جکهای سری SUB زیر سطحی BFT ایتالیا
از سری جکهای هیدرولیک زیرسطحی میباشد که شرایط باورنکردنی را تحقق میبخشد. این سری محصول با تنوع بالا امکان اتوماتیک ساختن نوع دربی را فراهم میسازد بدون آنکه نمای درب را تحت الشعاع قرار دهد و محدودیتی در نوع کاربری ندارد.
خصوصیات کلی جک زیر سطحی BFT ایتالیا
- خصوصیت تک لنگه باز شوندگــی
- حرکتی کاملاً هوشمند با تغییر سرعت
- تنظیم زاویه باز شوندگی تا 180 درجه
- کاملاً مقاوم در مقابل نفوذ گردو خاک و آب
- برخورداری از قفل هیدرولیک برای ممانعت از حرکت
- هماهنگ سازی روشنایی محیط ورودی با حرکت درب
- قابلیت برگشت پذیری در جک و خلاص بودن پکیج هیدرولیک
این سیستم که شرایط خاصی را برای نصب از شرایط محیطی می طلبد امکانات گسترده ای را در اختیار مصرف کنند ه قرار میدهد از جمله امکان باز نمودن درب تا 180 درجه و تغییر این زاویه برای هر لنگه
که بهترین راهکار برای ورودی های منتهی به رمپ ها میباشد .
بستر سازی اولیه جهت نصب این سیستم که معمولاً نیاز به یک سری فعالیت های عمرانی دارد پیشنهاد این سیستم را برای هر پروژه محدود میسازد ولی در پروژه های عمرانی با کاربری های مسکونی وتجاری استفاده از این سیستم قدرت طراحی برای خلق آثار معماری منطبق بر استاندارد های جهانی به طراح می دهد البته نصب این سیستم نسبت به سری ELI ساده تر و اجرایی تر برای هر پروژه ای میباشد.
با توجه به تولیدات کمپانی BFT که این نوع سیستم را در پنج تیپ به بازار مصرف عرضه می کند و متناسب با شرایط فیزیکی و نیازهای پروژه پیشنهاد می گردد . سرعت عملكرد درب براي سیکل کاری تعریف شده برای هر جک 14 الی 33 ثانيه ميباشد . این سری محصول که با ولتاژ 230 عرضه معرفی می گردد با وات مصرفي 250 به کمک تجهیزات هیدرولیک طراحی شده در این تیپ سیستم قدرت بالایی را جهت بحرکت در آوردن درب به لولا ها اعمال می کند و بطور متوسط نیروی ثابتی در بازه 220 الی 240 N.m را ایجاد میکند . ضریب استاندارد حرارتی این سیستم 60+ تا 10- درجه سانتیگراد میباشد . خصوصیت فیزیکی موتور و فونداسیون آن که کاملاً در زیر سطح زمین نصب میگردد به گونه ای است که به هیچ عنوان امکان نفذ آب یا خاک را به تجهیزات مکانیکی نمی دهد و دارای بالاترین ضریب حفاظتی ( IP67 ) در سری محصولات الکترونیک و مکانیکی میباشد .
سوالات رایج جک زیر سطحی درب پارکینگ بی اف تی BFT SUB G
آیا جک زیر سطحی تک لنگه بی اف تی BFT SUB G برای تردد های محدود هست یا تردد بالا ؟
جکهای زیر سطحی BFT مدل SUB G هیدرولیک بوده و از تردد نامحدود بهره مییبرد در نتیجه این مدل جک را میتوان برای تردد های بالا و نامحدود نصب و استفاده کرد .
میزان خرابی جک زیر سطحی تک لنگه بی اف تی BFT SUB G چقدره ؟ آیا استهلاک بالایی داره یا خیر ؟
جکهای زیر سطحی بی اف تی سری SUB G با توجه به تکنولوژی بالایی که در طراحی و تولید دارد همچنین کیفیت فوق العاده بالای این مدل جک از استهلاک پایینی برخوردار بوده و میزان خرابی پایینی دارد .
مزایای جک زیر سطحی تک لنگه بی اف تی BFT SUB G چیه ؟
یکی از مزایای جکهای زیر سطحی بی اف تی BFT SUB G Series عدم مشخص بودن جک و همچنین هدم نیاز به نصب بر روی درب میباشد .
این مدل جکها داخل زمین نصب شده و از زیر درب را باز وبسته میکنند در نتیجه برای دربهایی که نمای داخلی آنها برای مشتری مهم است بسیار مناسب میباشد .
یکی دیگر از محاسن جکهای زیر سطحی BFT SUB G میزان زاویه بازشو آن است که میتواند هر درب را تا 180 درجه باز نمایند در نتیجه برای اماکنی که نیاز به بازشو بیشتر از 100 درجه دارند فوق العاده مناسب میباشد .
قدرت بالای جک بی اف تی ساب جی نیز از دیگر محاسن این مدل مصول بی اف تی میباشد قدرت بازشو هر لنگه 800 کیلوگرم جز محاسن جک زیر سطحی بی اف تی میباشد .
معایب جک زیر سطحی تک لنگه بی اف تی BFT SUB G چی هست ؟
به جرات میتوان گفت از لحاظ فنی و کیفیت ایرادی به جک زیر سطحی BFT LUX G نمیتوان گرفت ولی قیمت بالای آن و نصب تخصصی را شاید بتوانیم جزو نقاط ضعف نام ببریم که با توجه به مزایای آن میتوان از این موارد چشم پوشی کرد .
آیا باران و برف و آب جک زیر سطحی تک لنگه بی اف تی BFT SUB Gرو خراب نمیکنه ؟
خیر باران و برف و آب و آلودگی های محیطی هیچ تاثیری بر روی کارکرد جک بی اف تی زیر سطحی ساب SUB G نمیگذارد.
IP بالای این محصول خود نمایانگر محاسبه دقیق تمامی شرایط کارکرد برای بی اف تی زیر سطحی میباشد .
نصب جک زیر سطحی تک لنگه بی اف تی BFT SUB Gچقدر زمان میبره ؟
به طور کلی نصب جکهای زیر سطحی با جکهای معمولی متفاوت بوده و به همان نسبت هزینه بیشتر و زمان بیشتری برای نصب نیاز دارد .
برای نصب جک زیر سطحی بی اف تی باید بتن ریزی در زیر درب و زیر سازی انجام شود و پس از خشک شدن نسبت به نصب فیزیکی و الکتریکی آن اقدام کرد .
پس باید مدت زمانی نزدیک به 2 تا 3 روز را برای نصب جک زیر سطحی در نظر گرفت .
آیا نصب جک زیر سطحی تک لنگه بی اف تی BFT SUB G مشکل و سخت هست یا راحته ؟
نصب جک زیر سطحی بی اف تی نیاز به تخصص دارد و نمیتوان گفت مشکل است ولی با توجه به تخصص مورد نیاز باید از تکنسین دوره دیده بهره برد .
خدمات جک زیر سطحی تک لنگه بی اف تی BFT SUB G به چه شکل است و برای دریافت خدمات چکار باید بکنیم ؟
در صورت نیاز به خدمات وتعمیرات جک زیر سطحی BFT SUB G میتوانید با نمایندگی تعمیرات جکهای بی اف تی با شماره 26764001-021 تماس گرفته و از خدمات مورد نظر بهره ببرید .
نمایندگی تعمیرات و خدمات جک زیر سطحی تک لنگه بی اف تی BFT SUB G کدام شرکت هست ؟
نمایندگی اصلی تعمیر و خدمات جک BFT ساب G تک لنگه در ایران شرکت دایان درب دیبا به شماره تماس 44111025-021 میباشد .
مقدار گارانتی جک زیر سطحی تک لنگه بی اف تی BFT SUB G چند سال هست ؟
گارانتی محصولات بی اف تی در ایران 36 ماه میباشد .
جکهای زیر سطحی BFT SUB G نیز دارای گارانتی 36 ماهه و 10 سال خدمات پس از فروش میباشد .
برای خرید جک زیر سطحی تک لنگه بی اف تی BFT SUB G چکار باید بکنم ؟
جهت دریافت اطلاعات و یا خرید جک زیر سطحی BFT ساب SUB G با شرکت دایان درب دیبا به شماره تماس 26764001-021 واحد فروش تماس بگیرید .
آیا لوازم یدکی و لوازم جانبی جک زیر سطحی تک لنگه بی اف تی BFT SUB G گیر میباد یا خیر ؟
تمامی لوازم یدکی و لوازم جانبی جکهای زیر سطحی BFT SUB G در نمایندگی BFT به شماره تماس 44757973-021 موجود میباشد .
جک زیر سطحی بی اف تی BFT SUB G باتری برای مواقع قطع برد پشتیبانی میکنه یا خیر ؟
در جکهای زیر سطحی BFT SUB G تک لنگه در صورتی که 24 ولت باشد امکان نصب باتری برای مواقع قطع برق وجود دارد .
نمایندگی اصلی جک زیر سطحی تک لنگه بی اف تی BFT SUB G در تهران کدام شرکت است ؟
نمایندگی اصلی جک زیر سطحی BFT SUB G در تهران و ایران شرکت دایان درب دیبا میباشد .
اندازه جک زیر سطحی تک لنگه BFT SUB G
SUB G dimensions
جدول اطلاعات فنی SUB G Series BFT Under Ground تک لنگه
| مشخصات فنی سیستمTechnical information | |||||
| SUB SC | SUB R SC | SUB G SC | SUB ER SC | SUB EL SC | |
| کنترل برد پیشنهادی | ALCOR N – Rigel 5 – Rigel 6 | ||||
| وضعیت گیربکس | دائماً قفل | دائماً قفل | دائماً قفل | دائماً خلاص | دائماً خلاص |
| ولتاژ ورودی کمپرسور | AC 230 v ±10% (50Hz) Electric PUMP | ||||
| نوع حرکت | سرعت ثابت | کنـد شــونــده | سرعت ثابت | کنـد شــونــده | سرعت ثابت |
| توان مصرفی | 250 وات | ||||
| ضریب نفوذ پذیری | IP 67 | ||||
| زمان باز شدن برای 90درجه | 24 ثانیه | 14 ثانیه | 33 ثانیه | 14 ثانیه | 13 ثانیه |
| سیکل کاری سیستم | نــا مــحـــــــــــــــدود | ||||
| دمای محیطی عملکرد | 60+ الی 10- درجه سانتیگراد | ||||
| زاویه باز شوندگی | 130 درجه | 130 درجه | 180 درجه | 130 درجه | 130 درجه |
تجهیزات موجود بر روی پکیج جک زیر سطحی BFT SUN G تک لنگه
| تجهیزات داخل مجموعه های استاندارد Standard Setcomplet | ||||||
| کـد کــالا | شــــــــــرح | SUB SC | SUB R SC | SUB G SC | SUB ER SC | SUB EL SC |
| ALCOR N-Rigel | کنترل برد دیجیتال با خروجی 230 ولت | 1 | 1 | 1 | 1 | 1 |
| OPERATOR right/left | جک های هیدرولیک در دو تیپ راست و چپ | 2 | 2 | 2 | 2 | 2 |
| MITTO 2 – 12V | ریموت کنترل دوکاناله 92/433 مگا هرتز | 1 | 1 | 1 | 1 | 1 |
| CELLULA130 | چشم های مادون قرمز با برد 30 متر | 1 | 1 | 1 | 1 | 1 |
| LAMPO 230V | فلاشر و چراغ هشدار | 1 | 1 | 1 | 1 | 1 |
| INER ANTENA | آنتن داخلی نصب شده بر روی فلاشر | 1 | 1 | 1 | 1 | 1 |
| CLS | کلید خلاص کننده سیستم | 2 | 2 | 2 | 2 | 2 |

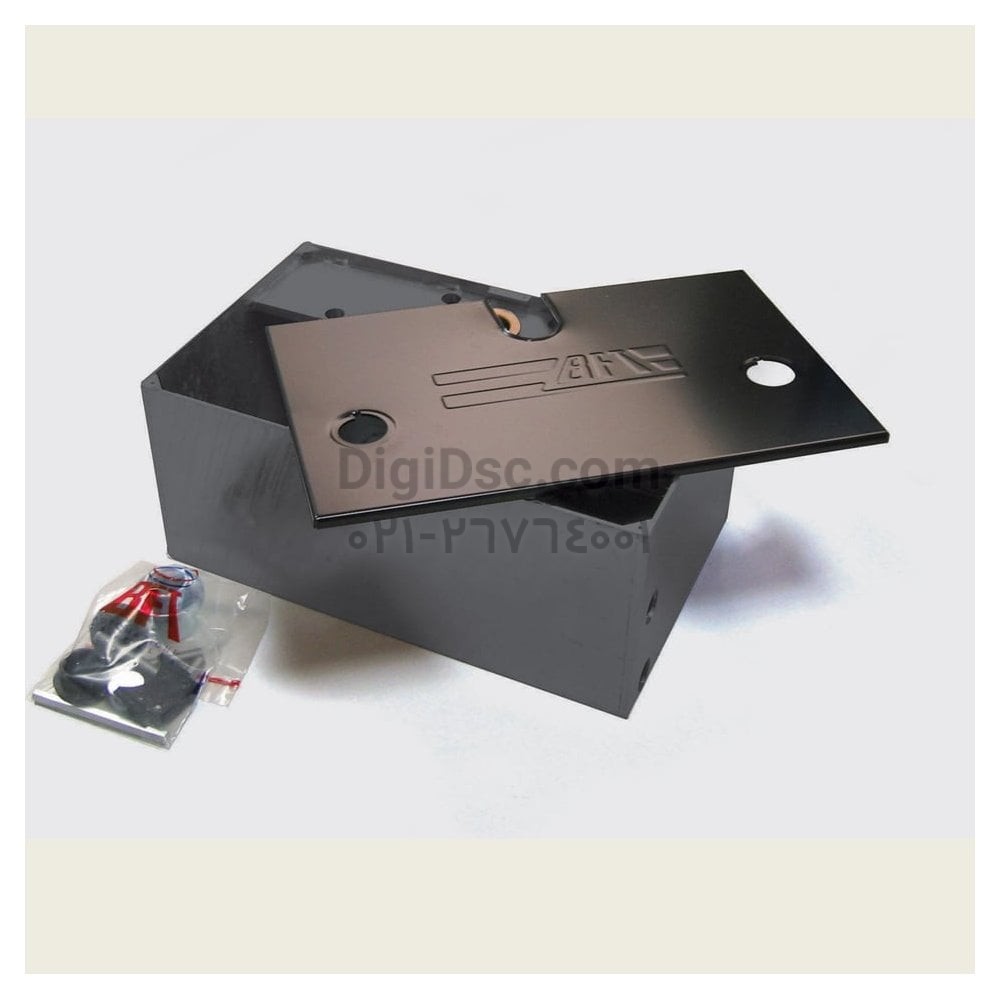

| FCS right/left | فونداسیون نصب سیستم در زیر سطح زمین | 2 | 2 | 2 | 2 | 2 |
| BSC | بازوی انتقال نیرو به درب | 2 | 2 | 2 | 2 | 2 |
جدول اطلاعات فنی و اندازه جک زیر سطحی BFT SUB G تک لنگه
جدول اطلاعات فنی و اندازه جک زیر سطحی BFT SUB G
کاتالوگ جنرال جک پارکینگی تک لنگه زیر سطحی BFT SUB G
راهنمای نصب انگلیسی تک لنگه جک پارکینگی زیر سطحی BFT SUB G
Certificated تک لنگه جک پارکینگی زیر سطحی BFT SUB G
دایان درب دیبا نماینده رسمی تک لنگه جک زیر سطحی SUB G بی اف تی در ایران میباشد.
جهت مشاهده محصولات جک پارکینگی، جک پارکینگی تک لنگه، جک پارکینگی دو لنگه و جک پارکینگی ریلی روی لینکهای مربوطه کلیک کنید و یا از منوی بالای سایت انتخاب کنید.
| برند جک پارکینگی | جک های پارکینگی برای دربهای دو لنگه و تک لنگه و ریلی مورد استفاده میباشد باید هنگام انتخاب جک پارکینگ به وزن و عرض و تعداد تردد در آنها دقت کرد تا از آسیب جلوگیری شود . جک پارکینگ BFT بی اف تی مکانیکی و هیدرولیکی بوده و برای وزن و عرض و تردد معمولی و یا بالا مناسب میباشد برای دریافت اطلاعات بیشتر به اطلاعات فنی جک توجه شود . |
|---|---|
| باتری پشتیبان |
پشتیبانی باتری ندارد باتری در جکهای پارکینگ و یا اپراتور های درب شیشه ای میتواند در مواقع قطع برق کارکرد سیستم را تضمین کرده و نیاز به خلاص کردن دستی را مرتفع کند . در تمامی محصولات امکان پشتیبانی باتری وجود ندارد و بایستی به این امر در هنگام خرید دقت کرد . در محصول پیشنهادی پشتیبانی باتری وجود ندارد . |
| برند کنترل برد |
کنترل برد بی اف تی BFT در جکها و راهبند و کلیه سیستم های هوشمند نیاز به مرکز کنترل جهت دریافت فرامین و عملکرد سیستم وجود دارد . کنترل برد ها در مدلهای 12 ولت 24 ولت 220 ولت طراحی و تولید میشود هنگام خرید کنترل برد باید دقت کرد سیستم موجود با چه ولتاژی کار میکند و طبق همان نسبت به خرید کنترل برد اقدام کرد . محصول پیشنهادی ساخت برند BFT ایتالیا و در دو مدل 24 ولت و هم 220 ولت تولید و عرضه میگردد . |
| کشور سازنده |
ایتالیا تمامی سیستمهای پیشنهادی یا وارداتی میباشد و یا بازار مشترک و یا ساخت ایران . اصولا کالاهایی که اروپای هستند از قیمت بالاتری برخودراد هستند در نتیجه خیلی از برندهای اروپایی محصولات خود را در کشور دیگری که هزینه تولید درآنها پایین تر هستند تولید میکنند و به این نوع محصولات بازار مشترک و یا تحت لیسانس گفته میشود . محصول پیشنهادی فوق ساخت ایتالیا بوده و از کیفیت خوبی برخوردار هست . |
| وزن درب تا |
800 کیلوگرم هر لنگه |
| خروجی قفل برقی |
خروجی قفل دارد در بعضی از کنترل برد های جک پارکینگی خروجی قفل برقی وجود ندارد در نتیجه باید برد قفل جهت عملکرد صحیح قفل برقی جداگانه تهیه گردد |
| مکانیزم کارکرد |
هیدرولیکی نوع مکانیزم کارکرد جک ها و راهبند متنوع میباشد و میتواند در تیپ های مختلف عرضه شود با توجه به کاربری و تعداد تردد باید نوع عملکرد جک و راهبندها را انتخاب کرد جک و راهبند هیدرولیکی برای تردد های بالا و نامحدود انتخاب میشود به تعداد تردد مشخص شده در ویژگی جکها و راهبندها دقت کنید |
| گارانتی |
تا ۲۴ ماه گارانتی محصول میتواند مدت مشخصی را شامل شده که تحت شرایط گارانتی اعمال میگردد گارانتی شامل ایرادات کارخانه ای میباشد .این محصول دارای 24 ماه گارانتی تعمیر و یا تعویض قطعه میباشد . |
| تعداد حافظه رسیور |
64 عدد رسیورها دارای حافظه برای ذخیر و کد گذاری ریموت ها میباشند رسیور فوق دارای 64 عدد حافظه میباشد |
| برند رسیور |
رسیور بی اف تی BFT رسیور ها جهت دریافت سیگنال از ریموت و صدور فرمان باز و بسته شدن انواع جکهای پارکینگ و راهبندها و رسیو رو ... کاربرد دارد . در این محصول فرکانس رسیور 433 مگاهرتز تمامی ریموت های با فرکانس های فوق را کد پذیری دارد .رسیور BFT جزو رسیورهای با کیفیت بوده و از برد خوبی بهره میبرد. |
| پشتیبانی میکروسوئیچ |
پشتیبانی میکروسوئیچ ندارد میکروسوئیچ ها عملکرد دقیق جکهای پارکینگی را باعث میشوند میکروسووییچ همان جایی که جک باید توقف کند برق موتور را قطع میکند در محصول پیشنهادی پشتیبانی از میکروسوئیچ وجود ندارد |
| فرکانس رسیور |
433 مگاهرتز لرنینگ فرکانس در ریموت کنترل و رسیور ها بسیار مهم بوده و تاثیر زیادی در برد ریموت و تاثیر پارازیت های محیطی دارد . این محصول با فرکانس 433 مگاهرتز لرنینگ کد میباشد . در سیستم LEARNING کد یا کد فیکس امکان کپی کردن ریموت با ریموت های بلوتوثی وجود دارد . |
| فرکانس ریموت |
فرکانس 433 مگاهرتز لرنینگ ریموت کنترل ها در فرکانس های مختلف تولید میشوند ریموت کنترل باید با رسیور دارای فرکانس یکسان باشد تا کد پذیری صورت بگیرد هنگام خرید ریموت به فرکانس و نوع کد پذیری آن دقت کنید . محصول فوق با فرکانس 433 مگاهرتز لرنینگ عرضه میگردد. |
| تعداد تردد |
تردد نامحدود مرتبه تعداد تردد در عمر مفید سیستم بسیار مهم بوده و حتما باید به این مورد در هنگام خرید دقت کنید تعداد تردد در 24 ساعت در نظر گرفته میشود . سیستم پیشنهادی برای تردد نامحدود مناسب میباشد . |
| دو سرعته |
پشتیبانی دو سرعته دارد در جکهای پارکینگی مخصوصا جکهایی که در منازل جنوبی نصب میشود باید امکان دو سرعته داشته باشیم تا از ضربه و سر و صدای اضافی جلوگیری شود در سیستم فوق متاسفانه امکان دو سرعته وجود دارد . |
| ولتاژ |
220 ولت در تمامی محصولات برقی و الکترونیکی ولتاژ مصرفی وجود دارد در محصول فوق ولتاژ مصرفی 220 ولت میباشد |
| وات مصرفی موتور |
250 وات در سیستم های الکترونیکی و برقی وات مصرفی موتور مهم بوده و میتواند در قدرت سیستم تاثیر گذار باشد . محصول پیشنهادی دارای مصرف 250 وات میباشد |
| عرض درب تا |
تا 2.5 متر هر لنگه عرض دهانه ورودی در کارکرد جکها و درب های شیشه ای تاثیر بسزایی دارد و بسیار مهم است هر چه عرض ورودی کمتر باشد جک و درب شیشه ای قدرت بالاتری برای جابجایی دارد و عرض ورودی نیز با توجه اندازه شفت و پیستون جک میتواند تعریف شود در دربهای شیشه ای اندازه شاسی و کاور و قدرت موتور و نوع تسمه با توجه به دهانه متغیر است . عرض قابل جابجایی در محصول پیشنهادی هر لنگه 2.5 متر میباشد |
