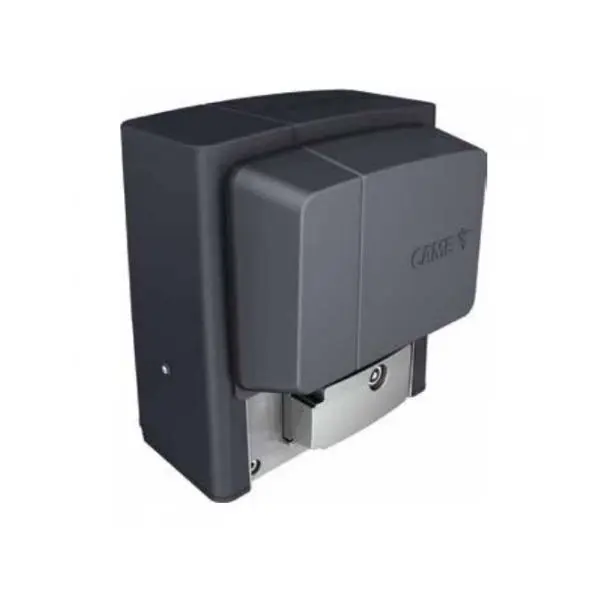

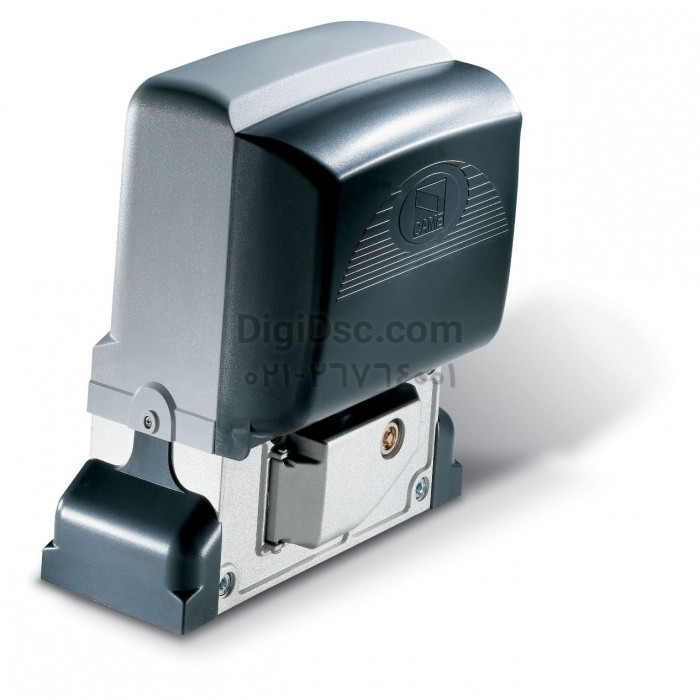

جک درب ریلی پارکینگ کامه ایتالیا Came مدل BX74
تومان 96,000,000
جک پارکینگی Came ایتالیا مدل BX74 مناسب جهت درب ریلی با وزن 400 کیلوگرم
**با توجه به نوسان قیمت قبل از خرید با شماره 44929013-021 تماس گرفته استعلام قیمت و موجودی کالا بگیرید**
ناموجود
جک پارکینگی Came ایتالیا مدل BX74 مناسب جهت درب ریلی با وزن 400 کیلوگرم
پادکست توضیحات جک ریلی Came ایتالیا کامه سری BX مدل BX74
مشخصات فنی جک پارکینگی ریلی کامه ایتالیا سری BX مدل BX74
- تردد 140 تا 150 مرتبه در 8 ساعت
- سیکل کاری 8 ساعت
- موتور پرقدرت 220 ولت وات مصرفی 200 وات
- آمپر مصرفی 2.6 آمپر
- قابلیت پشتیبانی باتری جهت مواقع قطع برق ندارد
- فوق العاده بی صدا و ایمن
- قابلیت باز کردن درب تا 14 متر
- سرعت 10 متر بر دقیقه
- دنده شانه ای فولادی
- دمای کارکرد منفی 20 تا مثبت 55 درجه
- دمای محافظ سیم پیچ 150 درجه
- دارای میکروسوییچ جهت قطع سیستم در ابتدا و انتهای کارکرد
- دارای خلاص کن
- دارای IP54
- کاربرد مسکونی – تجاری – صنعتی
- گارانتی 24 ماهه
- ساخت ایتالیا
بررسی فنی و تخصصی جک ریلی کشویی Came مدل BX74
سيستم CAME BX-74
جک درب پارکینگ کامه مدل BX-74، یکی از مدل های جک پارکینگی کامه می باشد که دارای قابلیت جابجایی جک ریلی به وزن 400 کیلو را دارا می باشد .
سیستمهای BX-74 این سیستمها از تيپ الكترو مكانيك ميباشد كه قدرت جابجا كردن دربي حد اكثر با وزن 400 كيلو گرم را دارا است و عليرغم قدرت بالا از سرعت يكنواختي برخوردار است (10.5 متر در دقیقه) اين عامل با كنترل سرعت در انتهاي مسير از ضربه و تنش نابجا بر روي درب و سيستم ميكاهد . ولتاژ مصرفي دستگاه 200 W و قدرت موتور 400 N ميباشد. گيربكس موتور درحالت عادي در گير ميباشد و در اين زمان حركت درب با نيروي خارجي امكان پذير نمي باشد ( در عمل سیستم قفل میباشد ) مگرآنكه سيستم با كلاچ دستي موجود بر روي موتور خلاص شده باشد.
برخورداری از موتور 220 V A.c. ضمن ایجاد سیکل کاری بالا امکان کار در زمان قطع برق را نیز فراهم می سازد ، همچنین قدرت بالای این سیستم از استهلاک سیستم در تردد های بالا میکاهد .
از ويژگيهاي ديگر سيستم حسگر برخورد الکترونیکی ، تایمر بسته شدن اتوماتیک ، نگهدارنده پایانی مکانیکی در کنار ضريب ايمني IP54(NEMA3) و استاندارد حرارتي 55+ تا 20- درجه سانتيگراد ميتوان اشاره كرد بدنه کاملا مقاوم علاوه بر محافظت از اجزای سیستم در کلیه شرایط محیطی تضمین کننده زیبایی ماندگار سیستم می باشد .
سيستم كد پذيري ريموتها تا 4.294.967.296 كد با فركانس 99/432 MHz ايجاد ميكند كه از نظر ايمني شرايط مطمئني را فراهم مي سازد .
با توجه به اینکه سیستم دارای چشمهای حسگر مانع میباشد که از برخورد احتمالی درب با شخص و یا وسیله نقلیه میکاهد ،کلاچ هوشمند سیستم نیز در اثر برخورد با مانع نیروی انتقالی به درب را میزان 5 N کاهش خواهد داد .
قابلیت دیگر امکان تردد از بخش محدودی از درب میباشد به این معنی که میتوان به دستگاه برنامه داد که با یک دکمه ریموت کل معبر برای تردد باز شود و با شاسی دیگر از همان ریموت نیمی از معبر جهت تردد شخص یا وسائل نقلیه کم عرض باز گردد همچنین کنترل روشنایی پارکینگ نیز از دیگر امکانات برد مرکزی دستگاه می باشد .
این جک ریلی می تواند درب تا وزن 400 کیلوگرم و تا عرض ۱۴ متر را به راحتی جابجا نماید. یک مدار دیجیتال دو سرعته که دارای محدود کننده مغناطیسی می باشد و در ابتدا و انتهای جک دارای مگنت می باشد.
مجهز به یک گیرنده که می تواند تا 140 عدد ریموت کنترل را پشتیبانی نماید و همچنین یک صفحه دیسپلی برای تنظیمات دقیق مدار می تواند کمک شایانی به عملکرد دقیق جک به ما بدهد.
سری BX سازگار با استاندارد های مهم اروپا که از طریق فرمان الکترونیک جدید که به بهترین نیازهای شما پاسخ می دهد قابل نصب بروی مجتمع های آپارتمانی و درب های صنعتی نیمه سنگین تا 600 کیلوگرم با وزن درب و 14 متر طول در که در بعضی مدل ها شامل BX74 تردد بالا می باشد
قدرت جابجایی درب ریلی تا وزن 400 کیلوگرم از دیگر مزایای جکهای ریلی کامه مدل BX74
مزایای جک درب پارکینگ کامه مدل BX-74
این موتور ریلی درب پارکینگ دارای ابعاد 300 در 307.5 میلی متر می باشد که بسیار مناسب برای مکان هایی که جای کمی برای نصب موتور دارند می باشد و یا حتی موتور ریلی که می خواهیم بالای درب نصب نماییم نیز بسیار مناسب است.
سرعت جک ریلی کامه Came 10 متر بر دقیقه می باشد می باشد که هم سرعت مناسب برای حرکت و قدرت مناسب برای جابجایی درب پارکینگ دارد.
Came Sliding Door Came BX74
برای جابجایی درب های صنعتی و بسیار سنگین از سری BX 74 جک کامه می توان استفاده نمود که دارای کارکرد با برق تک فاز است.ورودی هایی به طول تا 14 متر و وزن 400 کیلو در کوتاه ترین زمان و سرعت مناسب و کاملا بی صدا باز و بسته می شود.این مدل از جک پارکینگ کاملا بی رقیب است و دارای مشخصات کاملا انحصاری می باشد.
ارتفاع این جک ریلی 300 میلی متر و عرض 307.5 میلی متر است.

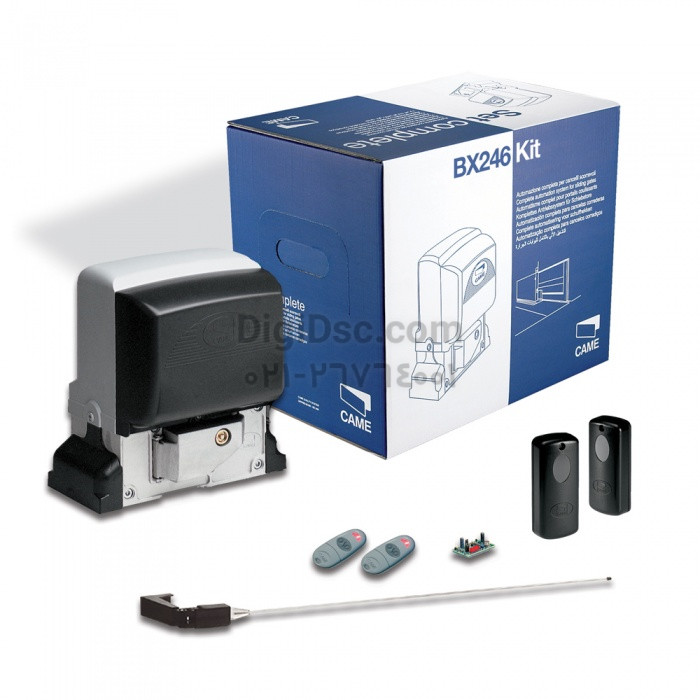

پکیج جک پارکینگی ریلی کامه BX 74 دارای اقلام زیر میباشد .
سیستم موتوری جک ریلی کامه یک عدد
فلاشر کامه یک عدد
رسیور کامه یک عدد
ریموت کنترل کامه یک عدد
متعلقات نصب و صفحه پلیت یک عدد
کاتالوگ نصب جک کامه یک عدد
جکهای ریلی کامه مدل BX 74 دارای درجه حفاظت IP54 می باشد.قدرت موتور بی نظیر و 200 وات است.حتما دقت نمایید که به دلیل قدرت بسیار بالا از یک زیر سازی و آهن کشی بسیار مستحکم استفاده نمایید تا موتورها در حین حرکت لرزش نداشته باشد.ترجیحا بر روی زمین فنداسیون را قرار داده و راه اندازی کنید.برای این که از ایمنی بالا در حین تردد بهره ببرید حتما در قسمت ورود و خروج از چشمی بین درب استفاده نمایید
کلیه سیستمهای ریلی تولید شده توسط Came الکترومکانیک میباشند . به این مظمون که سیستم محرکه مشتمل بر الکتروموتور و گیربکس میباشد که این خصیصه باعث ایجاد سرعت ثابت در حرکت درب میشود و تنشهای موضعی کلاً از بین میرود.
نکته دیگر عدم نیاز دستگاه به سرویس و تنظیمات دورهای میباشد در این مورد لازم به ذکر است که سیستم در برابر تغییرات جوی ( دما ) از 20- درجه سانتیگراد زیر صفر الی 55 درجه سانتیگراد بالای صفر کارایی صد درصد داشته و همچنین با نوسانات شدید برق و حتی قطع برق به مدت زمان طولانی برنامه سیستم دچار اختلال نمیشود.
کلیه سیستمهای ریلی دارای ضریب ایمنی IP44 و ولتاژ و آمپر مصرفی کم و قدرت بالا میباشند، این نوع سیستم جهت مصارف خانگی و دربهای تا 400 کیلوگرم و برق تک فاز 220 ولت میباشند و دارای ترمز موتور و تشخیص خودکار و خلاص کن دستی می باشند. برد مرکزی سیستم فوق قابلیت هماهنگی با کلیه سیستمهای کنترل تردد (Access control) را دارا میباشد .
| BX 74 | OPERATOR |
| One-phase 230Vac ± 10% , 50Hz | Power supply |
| 200W | Absorbed power |
| Overload cut out inside the panel | Protection |
| 4000 N (~400kg ) | Max leaf weight |
| 30 Min-1 | Output revolution |
| 6mm ( 18 teeth ) | Pinion pitch |
| 10 m / min | Leaf speed |
| With edge and / or external devices | Impact reaction |
| Mechanical key-release device | Manual manoeuvre |
| Continuous service | Number of manoeuvre in 24 hours |
| Came | Control unit |
| Electromechanical | Type of limit device |
| From -20 ° C to + 55 ° C | Environmental conditions |
| IP 54 | Degree of protection |
| Operator weight | |
| See drawing | Dimensions |
ويژگي هاي جك ريلي کامه ایتالیا مدل BX 74 CAME
- حداكثر توان جابجايي درب با وزن 400 كيلوگرم
- سيستم الكترومكانيكي
- قابليت اتصال به گيت تردد و مدیریت پارکینگ
- داراي نرخ حفاظتي IP54
- داراي دو عدد ريموت، يك جفت چشمي و يك عدد فلاشر
| نوع و مدل جک | جک درب ریلی کامه 400 کیلو BX74 CAME |
| حداکثر توان جابجایی | 400 کیلوگرم |
| حداکثر عرض درب | 14 متر |
| ولتاژ ورودی موتور جک برقی | 220 ولت تک فاز |
| قابلیت نصب (برق اضطراری) | دارد |
| قابلیت نصب قفل برقی | ندارد |
| تعداد کارکرد روزانه | 150 بار در 8 ساعت |
| موقعیت های محل نصب | مسکونی ، اداری ، تجاری |
| قابلیت توقف در برابر مانع | دارد |
| قابلیت ترمزگیری | دارد |
| قابلیت ضد آب و گردوغبار | دارد |
| قابلیت باز شدن بیش از 90 درجه | ندارد |
| متعلقات همراه جک | موتور – 2 عدد ریموت – یک جفت چشمی فتوسل – فلاشر – متعلقات نصب |
سوالات رایج محصول درب اتوماتیک ریلی کشوئی Came BX 74
جک پارکینگی ریلی BX 74 CAME مناسب برای چه تعداد واحد ( تردد ) میباشد ؟
جک پارکینگی ریلی کامه BX74 CAME مناسب جهت تردد بالا و محیط های صنعتی اداری و تجاری و مسکونی و یا دربهای نیمه سنگین میباشد البته باید در نظر بگیریم که تعداد تردد به وزن و عرض درب نیز بستگی دارد به این معنی که اگر وزن درب کم باشد و عرض نیز همینطور فشار کمتری به جک می آید در نتیجه تعداد تردد بیشتری را ساپورت میکند .
جک ریلی ریلی کامه BX74 CAME الکترومکانیک است یا هیدرولیک؟
جک های ریلی تولیدی شرکت CAME در مدل ریلی تماما مکانیکی ولی جهت تردد متوسط میباشد . ولی در مدل BX 74 CAME موتور جک تک فاز میباشد.
خرابی ها رایج جک ریلی کامه BX 74 چه مواردی است ؟
با توجه به صنعتی بودن جک ریلی BX 74 و استفاده از موتور تک فاز خرابی مکانیکی و یا مشکلات برد در جک فوق دیده نمیشود.
جک پارکینگی کامه BX 74 امکان پشتیبانی از باتری یا برق اظطراری را دارد ؟
جک BX74 CAME دارای موتور تک فاز 220 ولت میباشد در نتیجه امکان استفاده از باتری پشتیبان در این مدل جک وجود دارد.
آیا ریل جک پارکینگ جک ریلی کامه BX74 با جکهای ریلی دیگر فرق دارد ؟
ریل فلزی جک ریلی کامه BX 74 فولادی میباشد و باید فقط از خود ریل کامه و یا ریل های برابر با گام 4 استفاده گردد .
نصب جک ریلی کامه BX 74 به چه شکل است ؟
نصب جک ریلی CAME BX 74 با جکهای دیگر تفاوت کلی ندارد ولی تکنسین باید با سیستمهای صنعتی و ریلی آشنایی داشته باشد .
آیا جک ریلی کامه BX 74 برق تک فاز هم کار میکند ؟
جک ریلی BX 74 فقط با برق تک فاز کار میکند .
نماینده خدمات وتعمیرات جکهای ریلی CAME BX 74 کدام شرکت است ؟
نماینده تعمیرات جک ریلی CAME BX74 شرکت دایان درب دیبا با شماره 26764001 میباشد .
برای خرید جک ریلی 400 کیلو CAME BX74 با کدام شرکت باید تماس بگیرم ؟
شما میتوانید برای خرید جک ریلی کامه CAME BX 74 با شرکت دایان درب دیبا به شماره تماس 26764001 تماس گرفته و با واحد فروش مشاوره فرمایید .
CAME ITALIA SLIDING DOOR BX74
کاتالوگ جنرال جک پارکینگی ریلی کامه BX 74
راهنمای نصب انگلیسی جک پارکینگی ریلی کامه BX 74
دیتا شیت جک پارکینگی ریلی کامه BX 74
دایان درب دیبا نماینده رسمی محصولات CAME ایتالیا در ایران میباشد .
جهت مشاهده محصولات جک پارکینگی، جک پارکینگی تک لنگه، جک پارکینگی دو لنگه و جک پارکینگی ریلی روی لینکهای مربوطه کلیک کنید و یا از منوی بالای سایت انتخاب کنید.
| باتری پشتیبان | پشتیبانی باتری ندارد باتری در جکهای پارکینگ و یا اپراتور های درب شیشه ای میتواند در مواقع قطع برق کارکرد سیستم را تضمین کرده و نیاز به خلاص کردن دستی را مرتفع کند . در تمامی محصولات امکان پشتیبانی باتری وجود ندارد و بایستی به این امر در هنگام خرید دقت کرد . در محصول پیشنهادی پشتیبانی باتری وجود ندارد . |
|---|---|
| کشور سازنده | ایتالیا تمامی سیستمهای پیشنهادی یا وارداتی میباشد و یا بازار مشترک و یا ساخت ایران . اصولا کالاهایی که اروپای هستند از قیمت بالاتری برخودراد هستند در نتیجه خیلی از برندهای اروپایی محصولات خود را در کشور دیگری که هزینه تولید درآنها پایین تر هستند تولید میکنند و به این نوع محصولات بازار مشترک و یا تحت لیسانس گفته میشود . محصول پیشنهادی فوق ساخت ایتالیا بوده و از کیفیت خوبی برخوردار هست . |
| وزن درب تا | 400 کیلوگرم هر لنگه |
| مکانیزم کارکرد | مکانیکی نوع مکانیزم کارکرد جک ها و راهبند ها متنوع میباشد و میتواند در تیپ های مختلف عرضه شود با توجه به کاربری و تعداد تردد باید نوع عملکرد جک و راهبند را انتخاب کرد جک مکانیکی و راهبند مکانیکی برای تردد های پایین و متوسط انتخاب میشود به تعداد تردد مشخص شده در ویژگی جکها و راهبند ها دقت کنید |
| گارانتی | تا ۲۴ ماه گارانتی محصول میتواند مدت مشخصی را شامل شده که تحت شرایط گارانتی اعمال میگردد گارانتی شامل ایرادات کارخانه ای میباشد .این محصول دارای 24 ماه گارانتی تعمیر و یا تعویض قطعه میباشد . |
| پشتیبانی میکروسوئیچ | پشتیبانی میکروسوئیچ دارد میکروسوئیچ ها عملکرد دقیق جکهای پارکینگی را باعث میشوند میکروسووییچ همان جایی که جک باید توقف کند برق موتور را قطع میکند در محصول پیشنهادی پشتیبانی از میکروسوئیچ وجود دارد |
| برند جک پارکینگی | جک های پارکینگی برای دربهای دو لنگه و تک لنگه و ریلی مورد استفاده میباشد باید هنگام انتخاب جک پارکینگ به وزن و عر ضو تعداد تردد در آنها دقت کرد تا از آسیب جلوگیری شود . جک پارکینگی کامه Came مکانیکی بوده و برای وزن و عرض و تردد معمولی و یا بالا ( در مدلهای خاص صنعتی و نیمه صنعتی ) مناسب میباشد برای دریافت اطلاعات بیشتر به اطلاعات فنی جک توجه شود . |
| فرکانس ریموت | فرکانس 433 مگاهرتز لرنینگ ریموت کنترل ها در فرکانس های مختلف تولید میشوند ریموت کنترل باید با رسیور دارای فرکانس یکسان باشد تا کد پذیری صورت بگیرد هنگام خرید ریموت به فرکانس و نوع کد پذیری آن دقت کنید . محصول فوق با فرکانس 433 مگاهرتز لرنینگ عرضه میگردد. |
| تعداد تردد | تا ۱۵۰ مرتبه تعداد تردد در عمر مفید سیستم بسیار مهم بوده و حتما باید به این مورد در هنگام خرید دقت کنید تعداد تردد در 24 ساعت در نظر گرفته میشود . سیستم پیشنهادی برای 150 مرتبه تردد مناسب میباشد . |
| ولتاژ | 220 ولت در تمامی محصولات برقی و الکترونیکی ولتاژ مصرفی وجود دارد در محصول فوق ولتاژ مصرفی 220 ولت میباشد |
| دو سرعته | پشتیبانی دو سرعته دارد در جکهای پارکینگی مخصوصا جکهایی که در منازل جنوبی نصب میشود باید امکان دو سرعته داشته باشیم تا از ضربه و سر و صدای اضافی جلوگیری شود در سیستم فوق متاسفانه امکان دو سرعته وجود دارد . |
| وات مصرفی موتور | 200 وات در سیستم های الکترونیکی و برقی وات مصرفی موتور مهم بوده و میتواند در قدرت سیستم تاثیر گذار باشد . محصول پیشنهادی دارای مصرف 200 وات میباشد |
| عرض درب تا | تا 14 متر هر لنگه عرض دهانه ورودی در کارکرد جکها و درب های شیشه ای تاثیر بسزایی دارد و بسیار مهم است هر چه عرض ورودی کمتر باشد جک و درب شیشه ای قدرت بالاتری برای جابجایی دارد و عرض ورودی نیز با توجه اندازه شفت و پیستون جک میتواند تعریف شود در دربهای شیشه ای اندازه شاسی و کاور و قدرت موتور و نوع تسمه با توجه به دهانه متغیر است . عرض قابل جابجایی در محصول پیشنهادی هر لنگه 14 متر میباشد |
